Carpenteria metallica · provincia di Reggio Emilia
Dalla lamiera
al pezzo finito.
Tagliamo, pieghiamo, saldiamo e verniciamo nello stesso capannone. Dal prototipo da un pezzo alla serie da migliaia, con un solo referente e una commessa che puoi seguire online.
01 Taglio
Laser fibra 12 kW
Fogli 4.000 × 2.000 mm
02 Piega
320 t × 4.100 mm
Due presse, registri a 6 assi
03 Saldatura
MIG, TIG, robot
Isola a doppia stazione
04 Verniciatura
Polveri, ogni RAL
Forno da 7 m
CF-01 · Ciclo di lavoro
Quattro fasi, un capannone

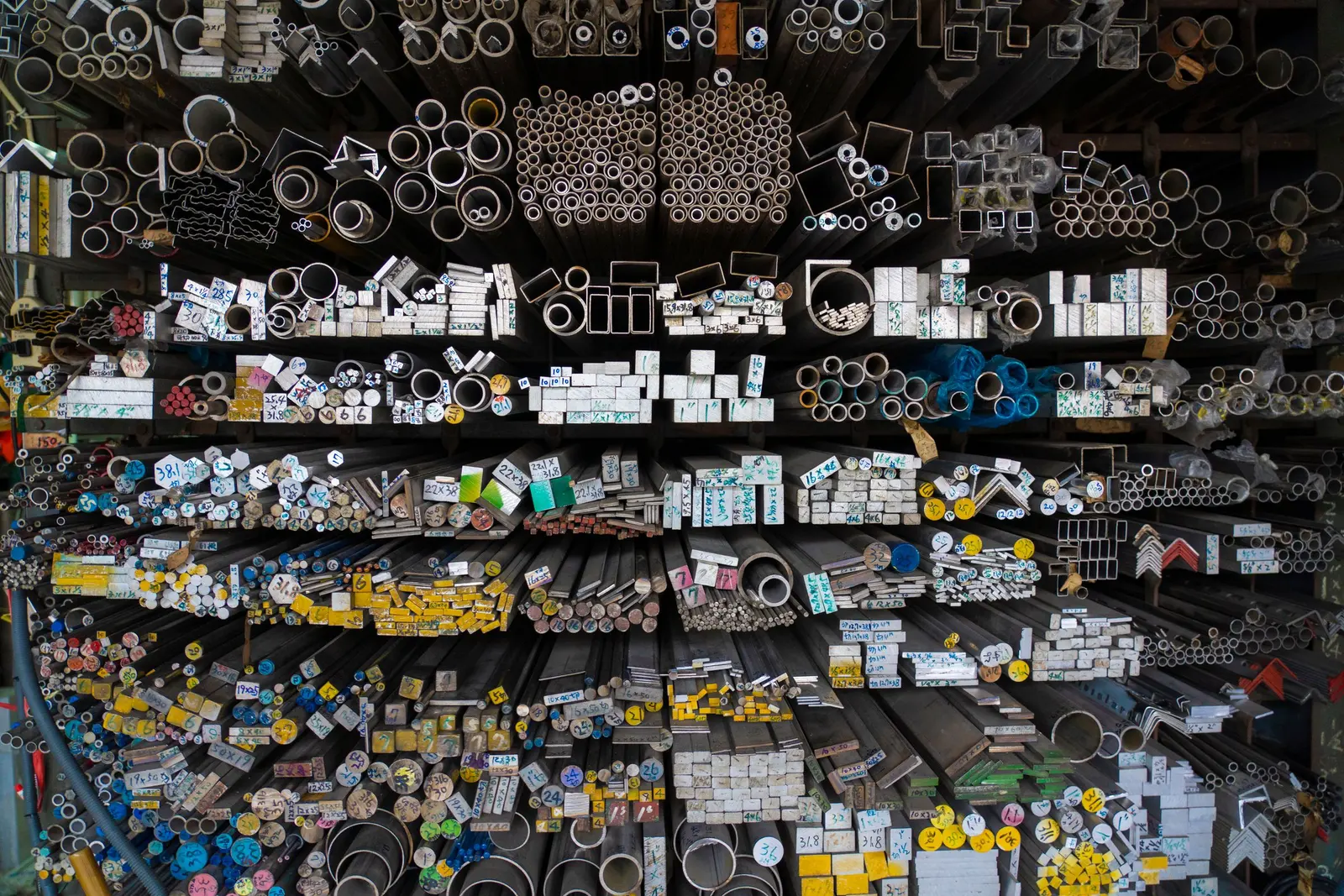

Il pezzo non esce mai per una lavorazione e rientra dopo una settimana. Teniamo a magazzino lamiere da 0,8 a 20 mm in S235, S355, inox 304 e 316, alluminio 5754: la maggior parte delle commesse parte il giorno dell'ordine.
- 01

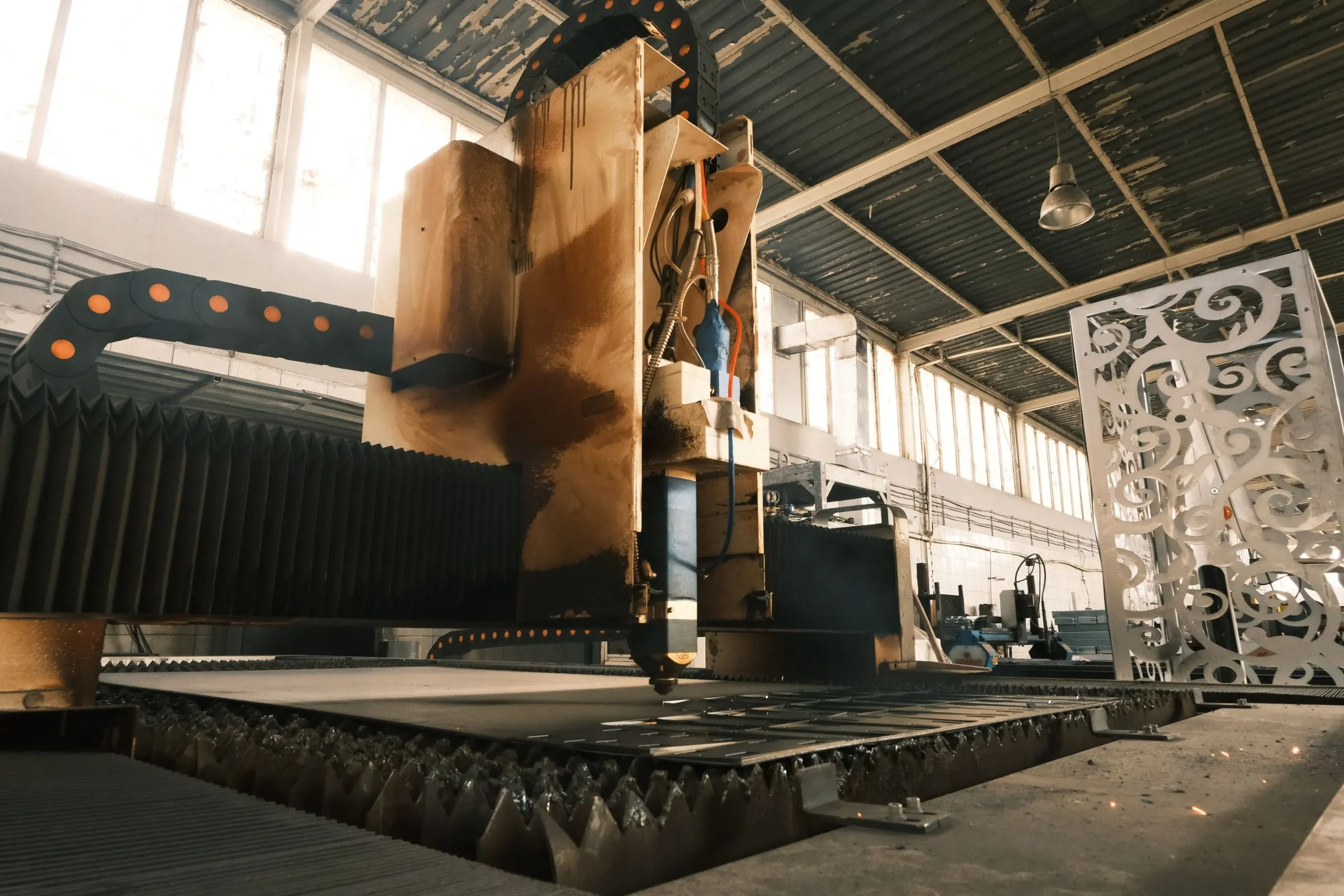

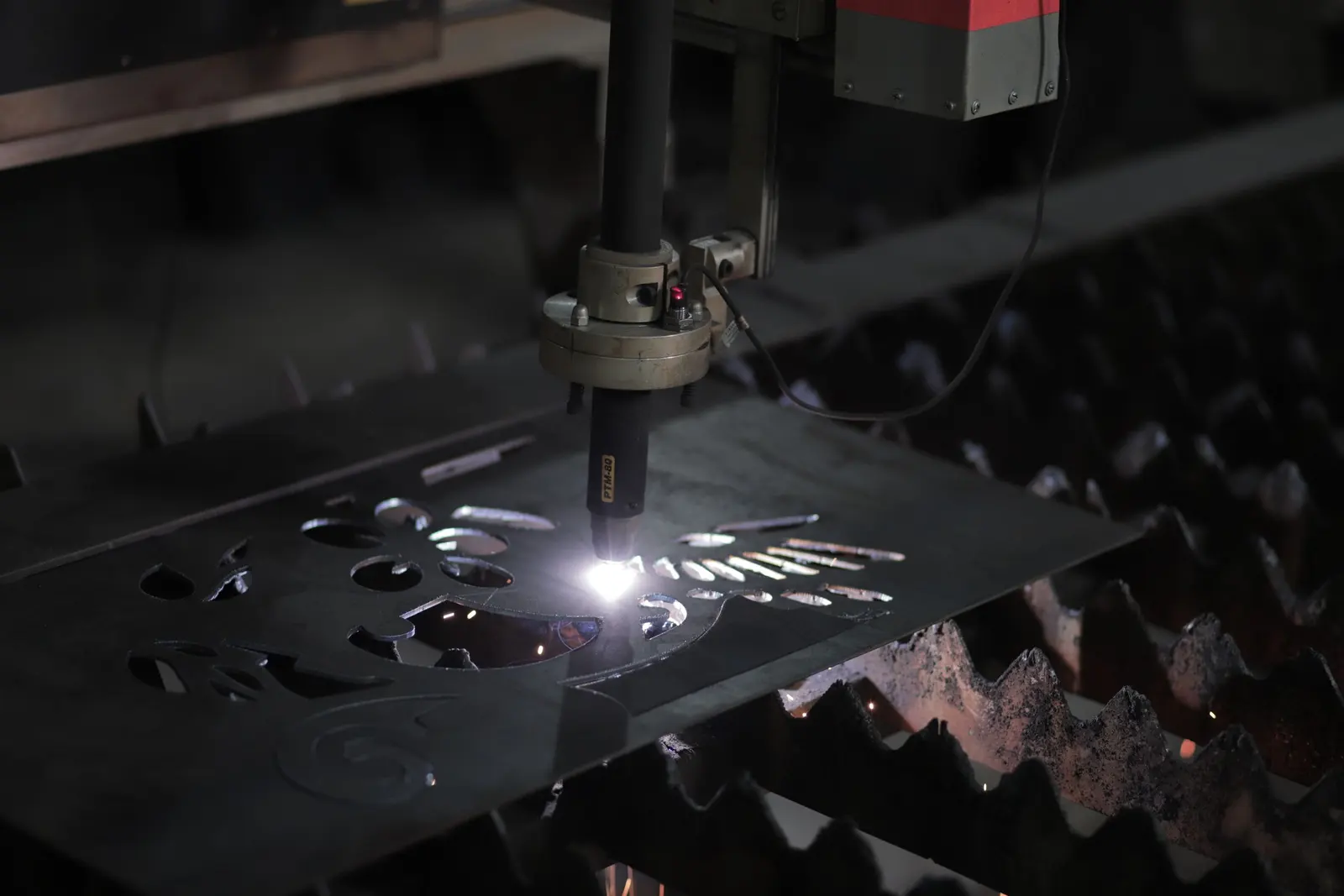

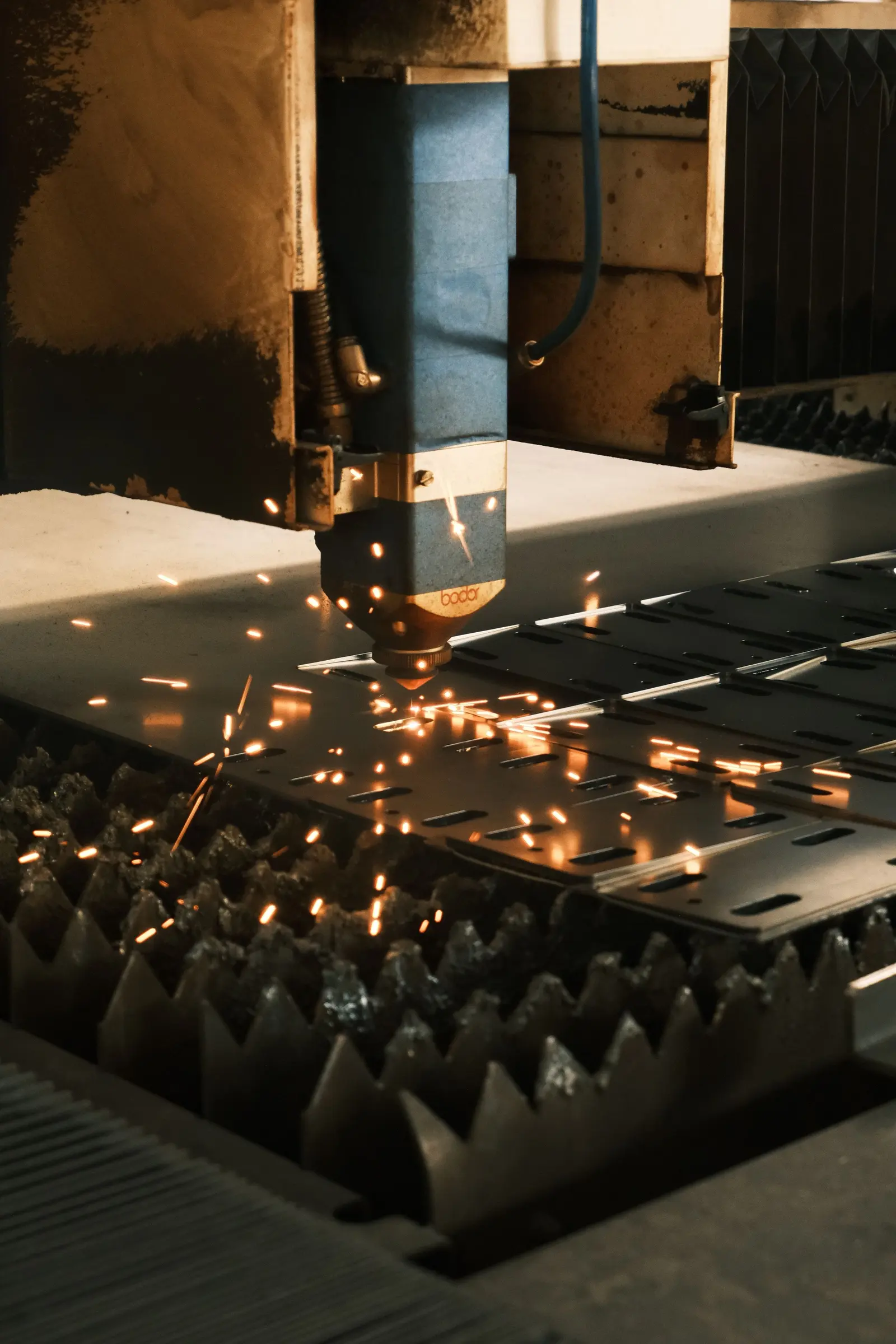

Taglio laser
Laser fibra da 12 kW con cambio pallet: mentre taglia un foglio, si carica il successivo. Il programma di taglio parte dal tuo DXF.
- Foglio
- 4.000 × 2.000 mm
- Acciaio
- fino a 25 mm
- Tolleranza
- ±0,1 mm
- 02

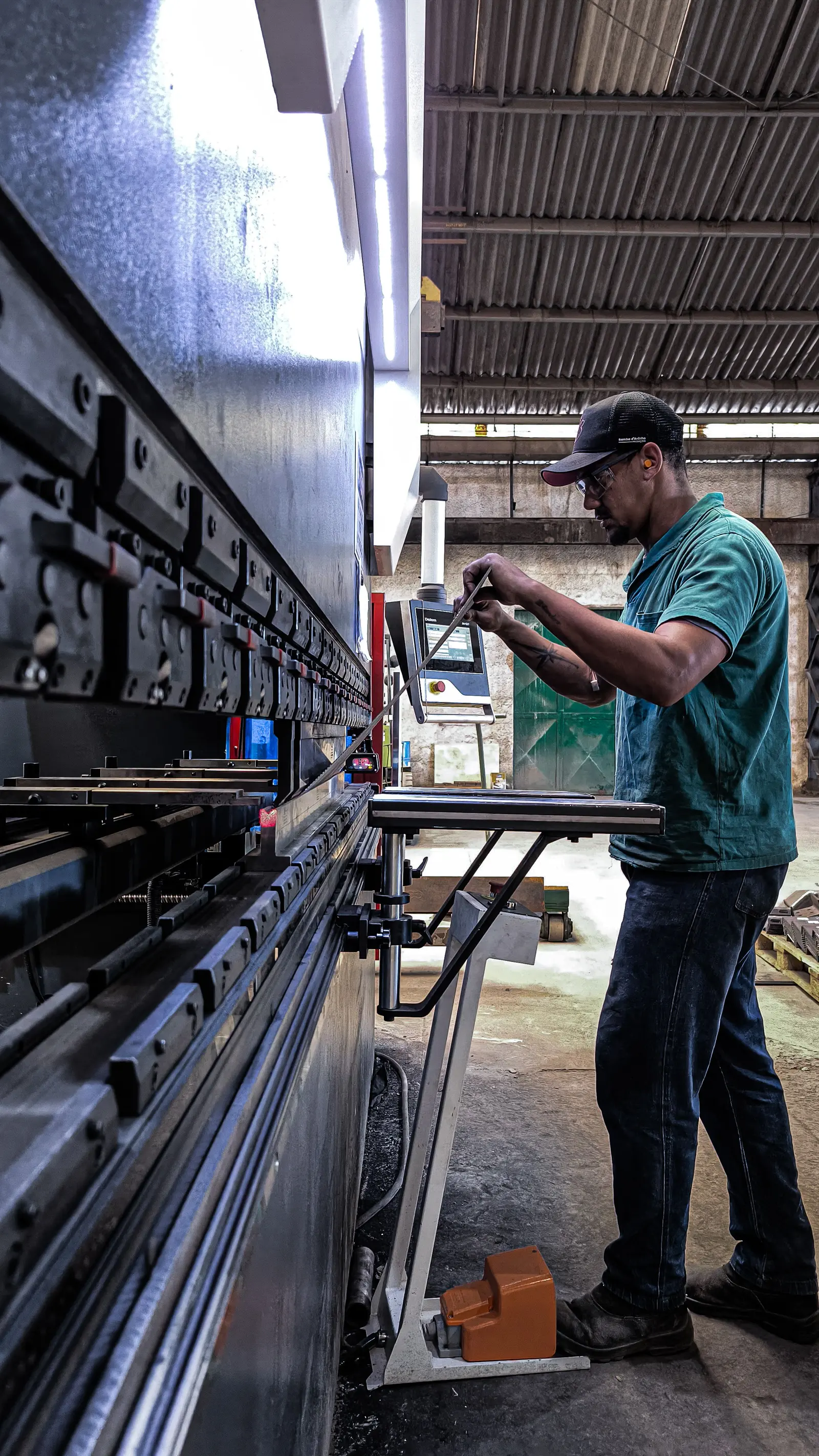

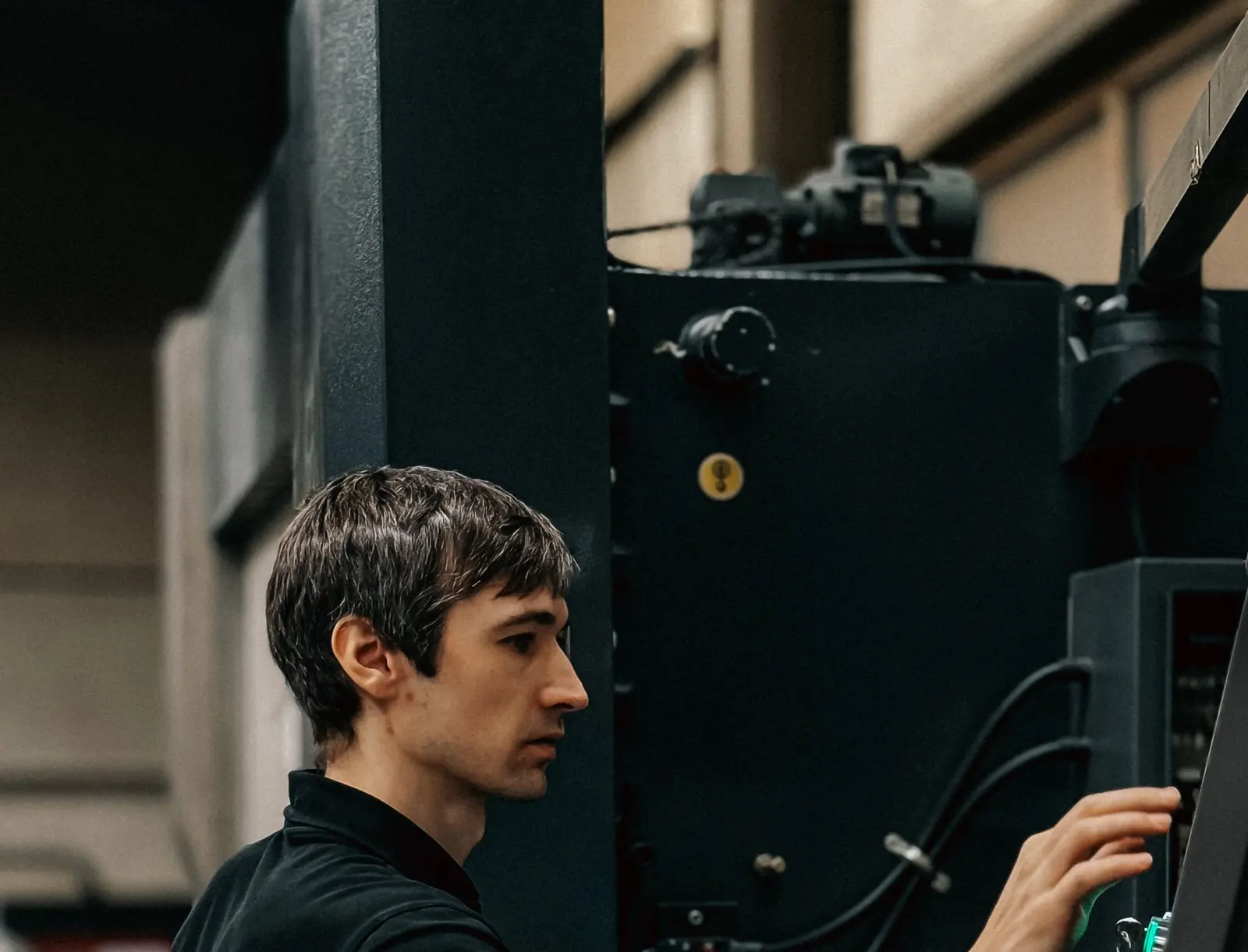

Piegatura
Due presse piegatrici con registri a 6 assi e utensili a cambio rapido. Il primo pezzo si misura col goniometro prima di fare la serie.
- Forza
- 320 t e 135 t
- Lunghezza
- fino a 4.100 mm
- Angolo
- ±0,5°
- 03
Saldatura
Postazioni MIG/MAG e TIG per acciaio, inox e alluminio. L'isola robotizzata fa le serie ripetitive con le dime che costruiamo noi.
- Postazioni
- 4 MIG, 3 TIG
- Robot
- 2 stazioni
- Strutture
- fino a 6 m
- 04

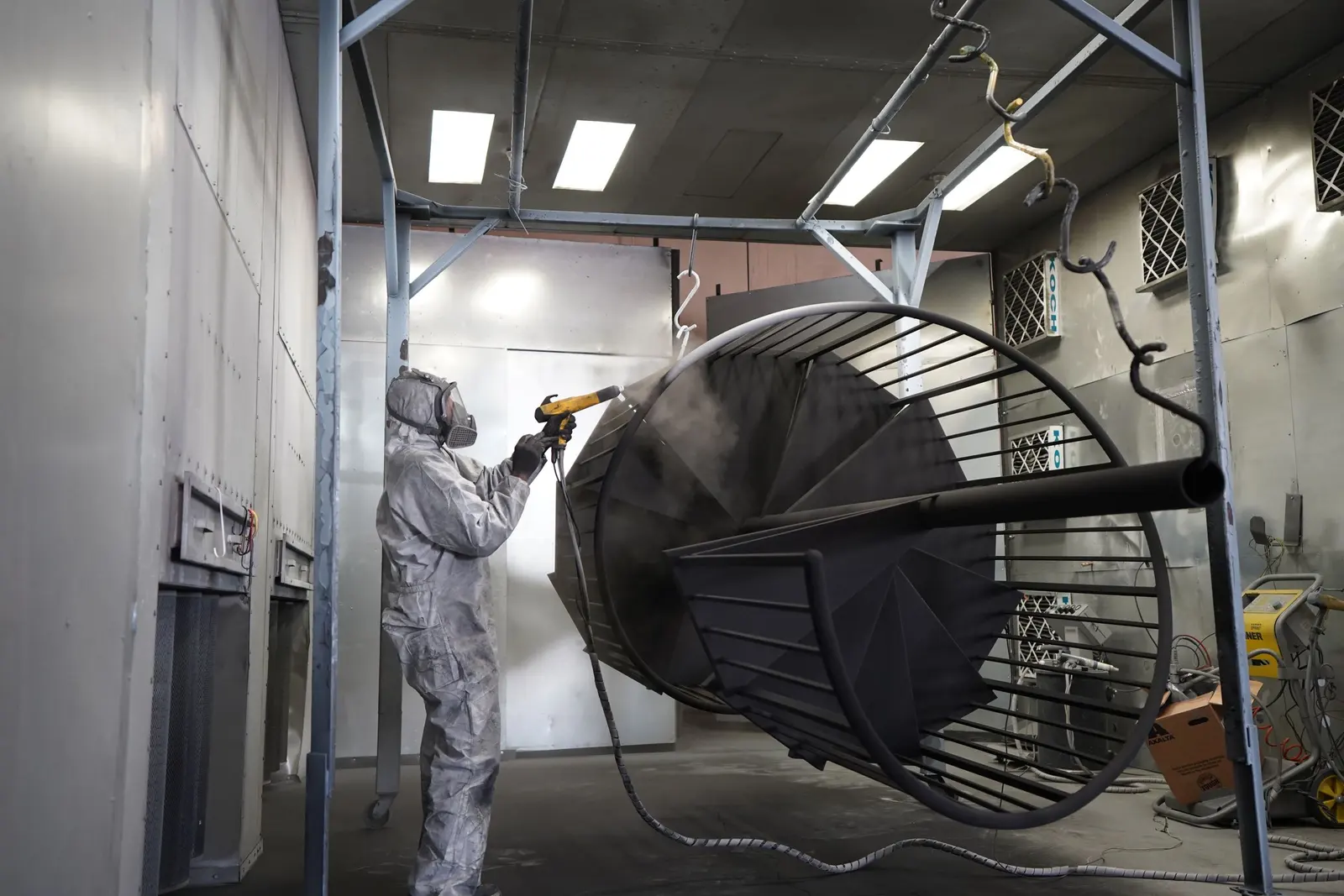

Verniciatura a polveri
Sgrassaggio, verniciatura a polveri e cottura in forno. Lisce, bucciate o goffrate, in qualsiasi colore RAL.
- Forno
- 7.000 × 1.800 × 2.400
- Spessore film
- 60–90 µm
- Colori
- tutta la mazzetta RAL
CF-02 · Limiti di lavorazione
Che spessore lavoriamo
Scegli la lavorazione e sposta il cursore sul tuo spessore. In verde si lavora di routine, in ambra si fa ma con i limiti scritti sotto.
Laser fibra 12 kW · piano 4.000 × 2.000 mm · cambio pallet
Acciaio al carbonioS235, S355, DC01, zincato
SìSìAcciaio inoxAISI 304, 316L
SìSìAlluminioEN AW 5754, 6082
SìSì
Limiti della lavorazione
- Foglio massimo 4.000 × 2.000 mm
- Foro minimo pari allo spessore (acciaio) o a 1,5 volte (inox, alluminio)
- Tolleranza di taglio ±0,1 mm fino a 6 mm, ±0,2 mm oltre
A 6,0 mm, in tutte le fasi
| Materiale | Taglio | Piega | Saldatura |
|---|---|---|---|
| Acciaio al carbonio | Sì | Sì | Sì |
| Acciaio inox | Sì | Sì | Sì |
| Alluminio | Sì | Sì | Sì |
CF-03 · Dal disegno al ciclo
Invia il DXF
Carichi lo sviluppo, scegli materiale, spessore e finitura: in anteprima vedi il pezzo e la lista delle lavorazioni con i tempi. È precaricata una staffa d'esempio.
Sito dimostrativo: il file non viene letto né inviato. L'anteprima mostra sempre la staffa d'esempio.
STAFFA-U-240.dxf· esempio
Lavorazioni · 120 pezzi in acciaio al carbonio da 3 mm
- Taglio laser
- 1.054 mm di taglio · 10 inneschi
- 14 s a pezzo
- Nesting
- 96 pezzi per foglio 3.000 × 1.500
- 2 fogli
- Piegatura
- 2 pieghe a 90°, raggio interno ≈ spessore
- 240 colpi
- Verniciatura
- RAL 7016 antracite, polveri
- 9,0 m²
- Peso
- 0,89 kg a pezzo
- 106 kg in tutto
Nessun problema di fattibilità sul pezzo con queste scelte.
Tempi indicativi calcolati da velocità di taglio medie: il prezzo arriva con l'offerta, dopo che l'ufficio tecnico ha visto il disegno.
CF-04 · Commesse chiuse
Dal pezzo singolo alla serie
Tre lavori recenti, con i numeri presi dalle schede di commessa. I nomi dei committenti restano riservati.
1Pezzo singolo
Telaio di una macchina confezionatrice
Dal DXF del cliente alla consegna verniciata. Le dime le abbiamo costruite con gli sfridi della stessa commessa.
- Materiale
- S355 da 5 mm e tubolari 60 × 60
- Particolari tagliati
- 38
- Pieghe
- 14
- Saldatura
- 9 h
- Dall'ordine alla consegna
- 6 giorni lavorativi
60Pre-serie
Pannelli in inox per banchi frigo
Pannelli lunghi 2.600 mm con otto pieghe ciascuno. Sul primo abbiamo corretto lo sviluppo di 0,4 mm per chiudere le misure.
- Materiale
- AISI 304 da 1,5 mm, satinato
- Pieghe a pezzo
- 8
- Tolleranza sulle pieghe
- ±0,3 mm
- Pezzi scartati
- 1 su 61
- Dall'ordine alla consegna
- 8 giorni lavorativi
18.000Serie all'anno
Staffe per impianti fotovoltaici
Lotti da 1.500 pezzi ogni due settimane, con la lamiera tenuta a scorta per il cliente. Taglio e piega in un turno.
- Materiale
- Zincato DX51D da 3 mm
- Lotto
- 1.500 pezzi
- Tempo ciclo taglio + piega
- 42 s a pezzo
- Consegne
- ogni 2 settimane, programmate
- Puntualità nel 2025
- 26 consegne su 26
CF-05 · Area clienti
Segui la tua commessa
Con il codice che trovi sulla conferma d'ordine vedi a che fase è il tuo lavoro, quanti pezzi sono pronti e le note del reparto. Aggiornato dalle macchine e dai capireparto a ogni chiusura di fase.
Inserisci un codice per vedere le cinque fasi della commessa, i pezzi completati e il diario del reparto.
CF-06 · Richiesta
Scrivici
Per un'offerta ci servono lo sviluppo in DXF o il modello 3D, quantità e materiale. Rispondiamo entro un giorno lavorativo. Siamo in provincia di Reggio Emilia; consegniamo con mezzi nostri entro 150 km.
