Ponti radio e internet in montagna, in Valtellina.
A Rifugio Cima Ombrosa → B Crap del Sole
La linea di vista è diritta, l'ellisse è la prima zona di Fresnel (al massimo 4,4 m di raggio, a metà tratta). Nel punto più critico, a 4,4 km da A, il terreno è 57 m sotto la linea.
- Prima zona di Fresnel
- 60% da lasciare libero
- Terreno che la invade
Tratta libera
- Distanza
- 4,7 km
- Fresnel a metà tratta
- 4,4 m di raggio
- Curvatura a metà tratta
- 0,3 m in più di terreno
- Attenuazione in spazio libero
- 131,0 dB
Calcolo vero su una valle inventata, ispirata alla Valtellina. Quote in metri, scala verticale esagerata.
Verifica il collegamento
Due punti in montagna. Il segnale passa?
Scegli un rifugio, una malga o un punto qualsiasi sulla mappa e uno dei nostri siti in quota. Calcoliamo il profilo del terreno, la curvatura della Terra e la prima zona di Fresnel: l'ellisse attorno alla linea di vista che deve restare libera perché il collegamento sia stabile.
Il clic sulla mappa sposta il punto
- Sito in quota
- Rifugio, malga, frazione
- Percorso attraverso i nostri siti
- Curve di livello ogni 250 m
Libero
Il 60% della prima zona di Fresnel è sgombro lungo tutta la tratta: con gli apparati giusti il collegamento si fa.
- Distanza
- 4,7 km
- Fresnel a metà
- 4,4 m
- Quota A + antenna
- 2.303 m
- Quota B + antenna
- 2.527 m
- Attenuazione in spazio libero
- 131,0 dB
- Dislivello
- 224 m
Il calcolo è vero: curvatura terrestre con raggio equivalente k = 4/3, prima zona di Fresnel e attenuazione in spazio libero. La valle invece è inventata, ispirata alla Valtellina, e così i nomi dei luoghi. Per una tratta reale facciamo il profilo sul modello digitale del terreno e un sopralluogo con verifica a vista.

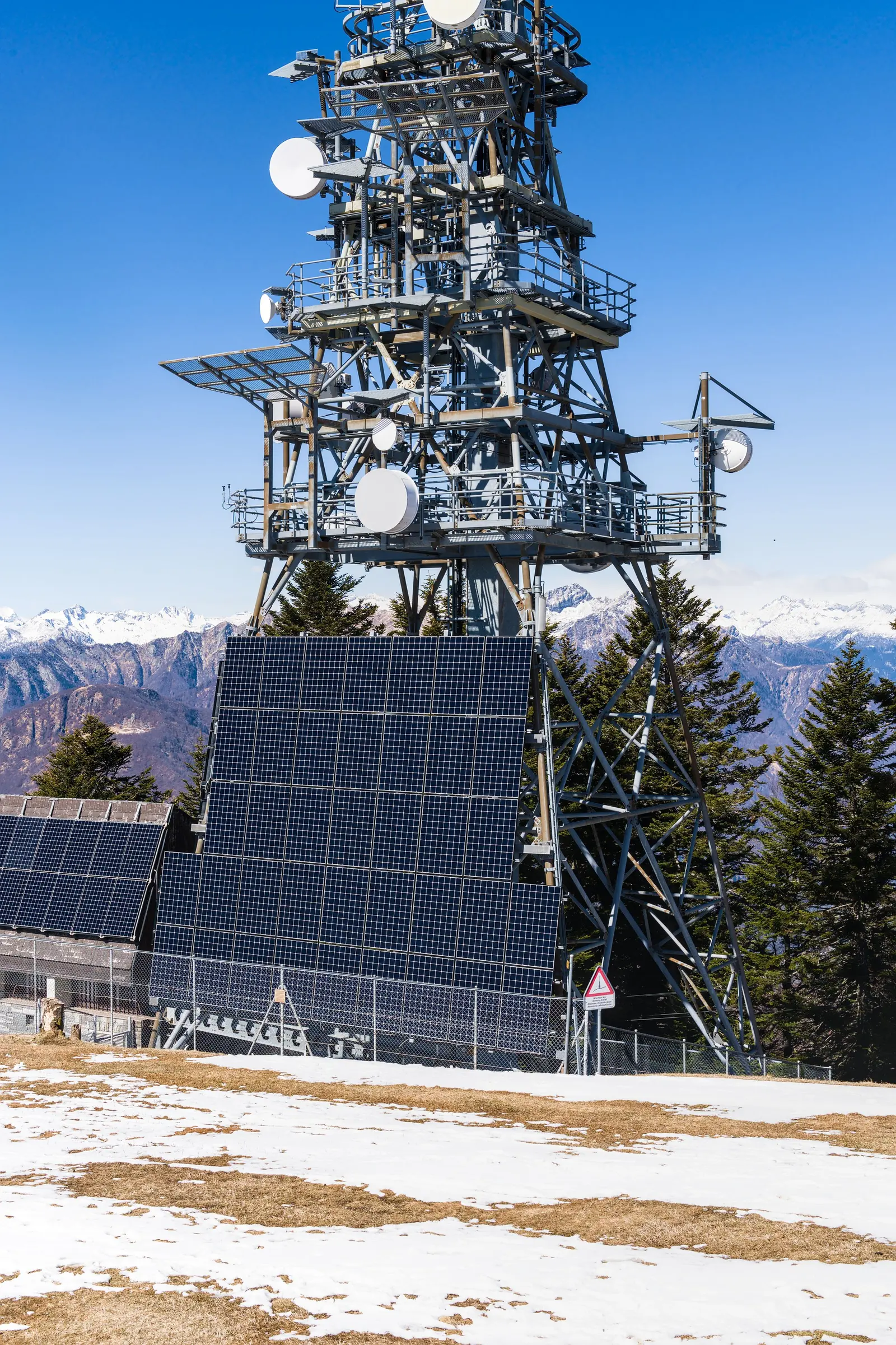

Siti in quota
Un posto sul traliccio, già in cima.
Costruire un sito in quota vuol dire permessi, strada o elicottero, corrente, uno shelter che regga la neve. Sui nostri c'è già tutto: ospitiamo ponti radio, ripetitori, stazioni meteo e telecamere di comuni, aziende e altri operatori, con un canone annuo e l'accesso sempre accompagnato da un nostro tecnico.
- Spazio su traliccio con staffe e passaggio cavi
- Alimentazione con autonomia dichiarata sito per sito
- Posto in shelter o armadio da esterno, con allarmi remoti
Sede di fondovalle
Traliccio autoportante da 32 m
416 m
Posizioni sul sostegno3 libere su 10
- Alimentazione
- Rete elettrica, gruppo di continuità e gruppo elettrogeno
- Apparati
- Sala apparati climatizzata, armadi da 19 pollici
- Accesso
- Strada asfaltata, tutto l'anno
- D'inverno
- Nessuna limitazione
- Ponti radio
- Ripetitori DMR e analogici
- Uscita in fibra verso la rete nazionale
Dosso Alto
Traliccio da 24 m
2.203 m
Posizioni sul sostegno2 libere su 6
- Alimentazione
- Rete elettrica e batterie per 8 ore
- Apparati
- Shelter in muratura, 12 m²
- Accesso
- Pista forestale; d'inverno con motoslitta
- D'inverno
- Accesso con motoslitta da dicembre ad aprile
- Ponti radio
- Ripetitori
- Stazioni meteo e telecamere
Crap del Sole
Traliccio strallato da 30 m
2.501 m
Posizioni sul sostegno1 libere su 8
- Alimentazione
- Fotovoltaico, batterie per 3 giorni e generatore di riserva
- Apparati
- Shelter coibentato, 9 m²
- Accesso
- Sentiero d'estate; d'inverno solo in elicottero
- D'inverno
- Interventi d'inverno solo in elicottero, con meteo favorevole
- Ponti radio
- Ripetitori
- Sensori ambientali
Motta di Sasso
Palo poligonale da 18 m
1.748 m
Posizioni sul sostegno2 libere su 4
- Alimentazione
- Rete elettrica e batterie per 6 ore
- Apparati
- Shelter in lamiera coibentata, 6 m²
- Accesso
- Strada sterrata fino al sito
- D'inverno
- Strada battuta dal comune, salvo nevicate forti
- Ponti radio
- Internet per le baite della zona
Corna Rossa
Traliccio da 24 m
2.302 m
Posizioni sul sostegno3 libere su 6
- Alimentazione
- Fotovoltaico, batterie per 3 giorni e generatore di riserva
- Apparati
- Shelter coibentato, 9 m²
- Accesso
- Sentiero; materiali in elicottero
- D'inverno
- Interventi d'inverno solo in elicottero
- Ponti radio
- Ripetitori
- Internet per alpeggi e frazioni
Pian dei Larici
Palo da 15 m
1.502 m
Posizioni sul sostegno1 libere su 4
- Alimentazione
- Rete elettrica
- Apparati
- Armadio da esterno riscaldato
- Accesso
- Strada asfaltata
- D'inverno
- Nessuna limitazione
- Ponti radio
- Internet per le frazioni
Servizi
Dal primo profilo all'ultima visita prima della neve.
01
Progettazione della tratta
Profilo del terreno sul modello digitale, sopralluogo con verifica a vista da un estremo all'altro, scelta della frequenza e degli apparati, calcolo del margine contro pioggia e neve. Prepariamo noi le pratiche per le frequenze con licenza.
02

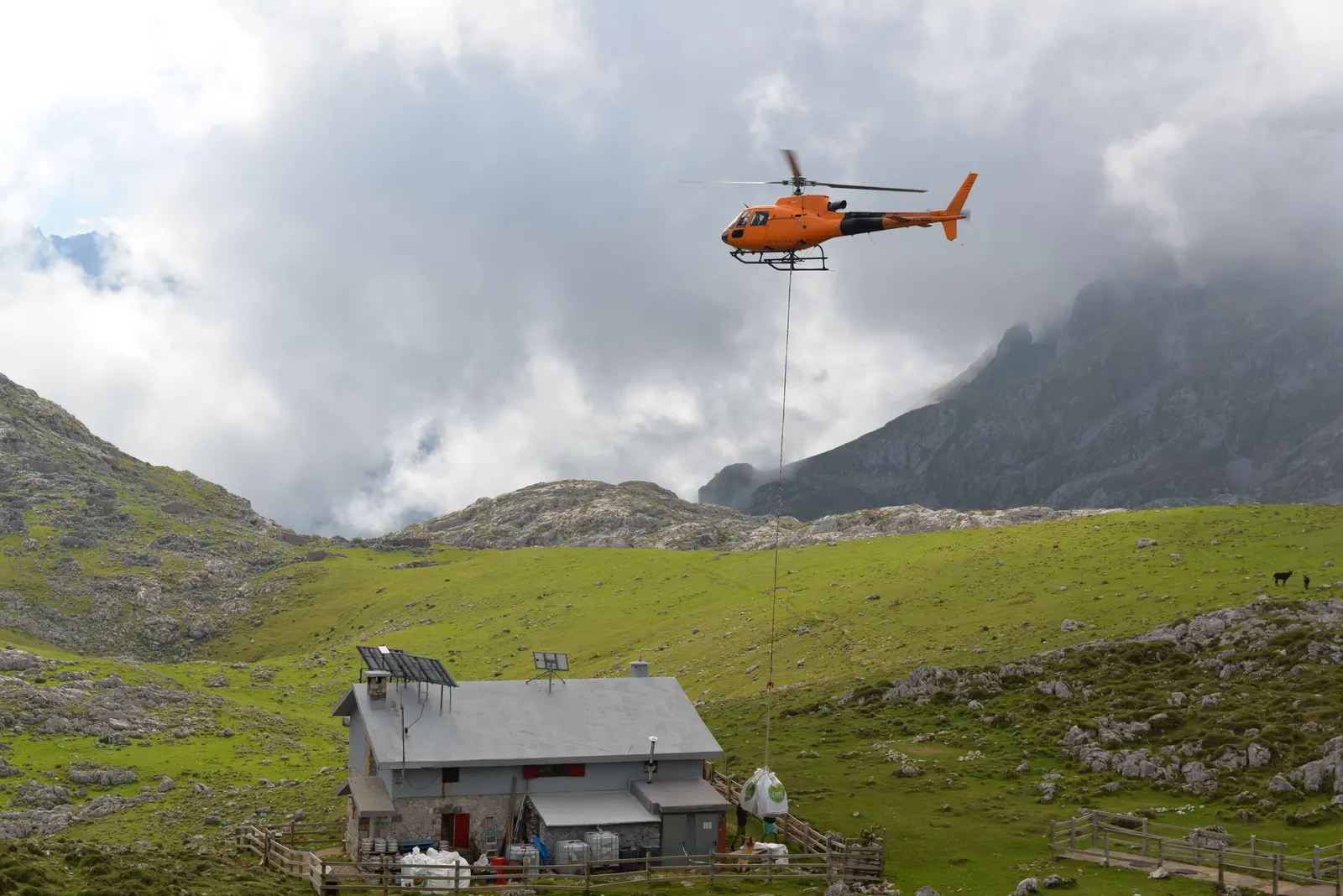

Installazione in quota, anche in elicottero
Quando la strada non c'è, i materiali salgono al gancio: shelter, pannelli, batterie e tralicci a moduli, preparati e pesati a valle. Una giornata di volo ben organizzata vale settimane di sentiero.
03

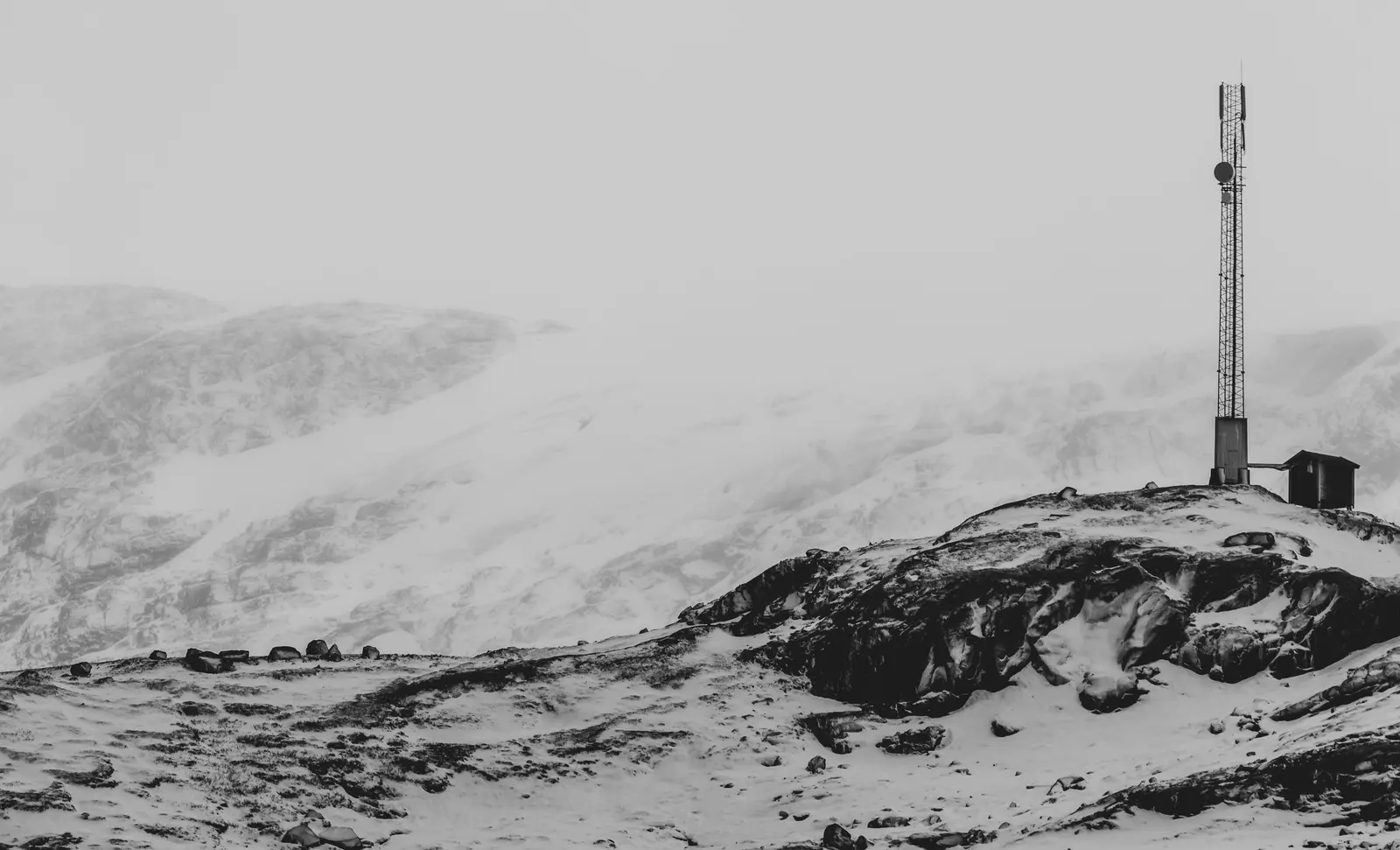

Manutenzione stagionale e neve
Due visite programmate l'anno, prima e dopo l'inverno: serraggi, puntamenti, batterie, sgombero del ghiaccio dalle parabole. Gli allarmi remoti ci dicono quando serve salire prima; d'inverno, se il meteo lo permette, saliamo in elicottero.
04 · Ospitalità
Le tue antenne sui nostri siti
Per comuni, consorzi, impianti di risalita, gestori di reti e aziende che hanno bisogno di un punto alto: spazio su traliccio, alimentazione e posto in shelter, con un contratto annuo che dice cosa è incluso (energia, accessi, allarmi) e cosa no. Le installazioni sul sito le facciamo noi o il tuo installatore, accompagnato.

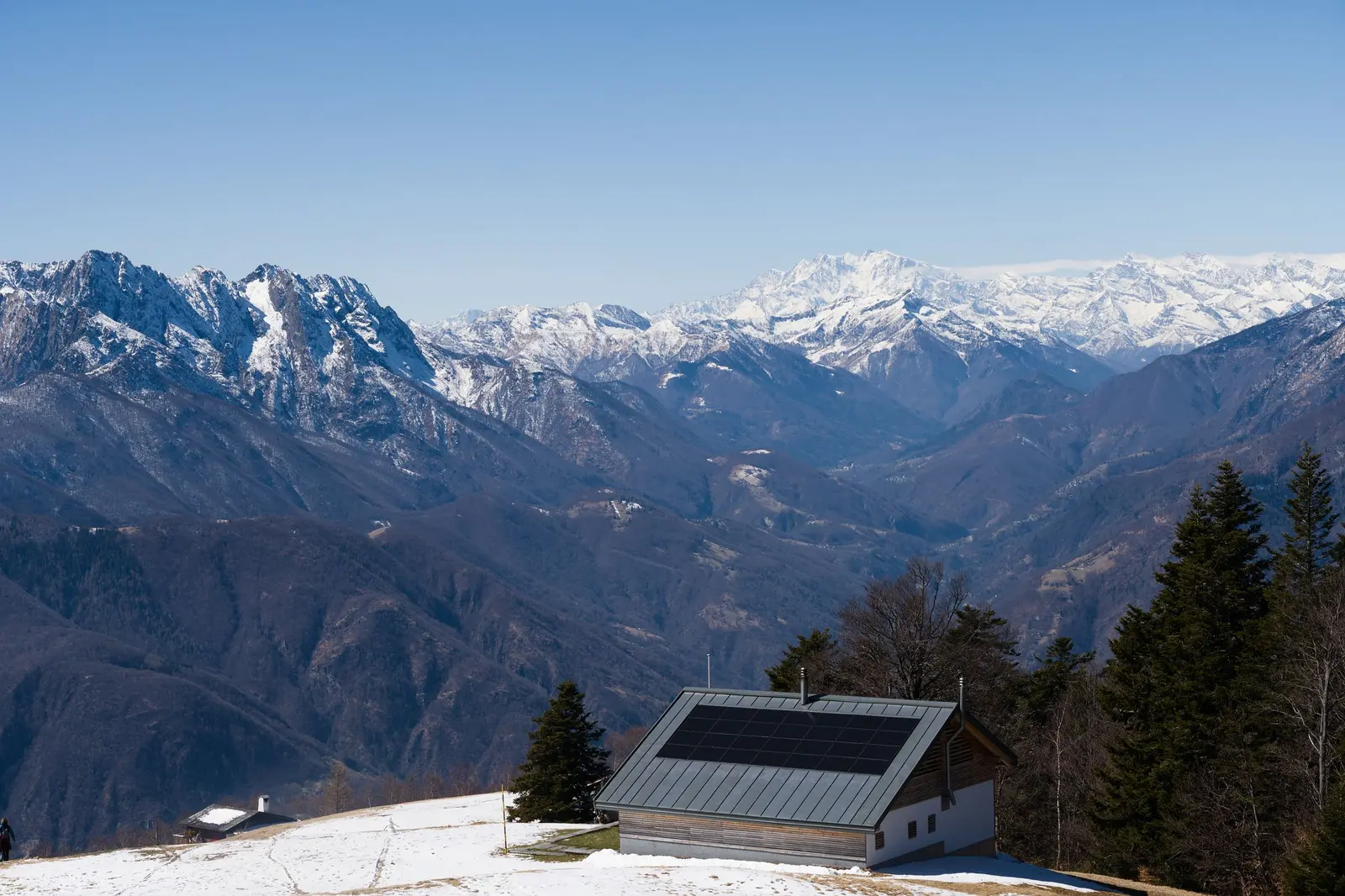

Internet per chi è isolato
La fibra non arriva al rifugio. Il segnale sì.
Rifugi, malghe con caseificio, agriturismi, frazioni in fondo alle valli laterali, case per ferie: se da lì si vede uno dei nostri siti, portiamo internet via radio. Se non si vede, cerchiamo un punto di rimbalzo.
- Velocità tipiche da 30 a 100 Mbit/s in scaricamento, secondo la tratta
- Risposta pronta: videochiamate, prenotazioni online e pagamenti col POS
- Nessun cavo da posare: niente scavi, niente permessi per la linea
- Un tecnico che conosce il posto, raggiungibile anche in stagione
Giugno → settembre
oppure tutto l'anno, per chi in valle ci vive
Passo 1
Verifica
Partiamo dalla mappa qui sopra; poi un sopralluogo per trovare il punto del tetto o del prato che vede il nostro sito.
Passo 2
Antenna e palo
Una piccola antenna puntata sul sito in quota, su un palo fissato al tetto o a terra. Consuma una decina di watt: bastano i pannelli del rifugio.
Passo 3
Wi-fi dentro
Router e wi-fi per sala, cucina e camere, con una rete separata per gli ospiti e una per la cassa e il POS.
Passo 4
Stagione
Per chi apre solo d'estate attiviamo a giugno e chiudiamo a fine stagione; l'antenna resta montata e la ritroviamo puntata.

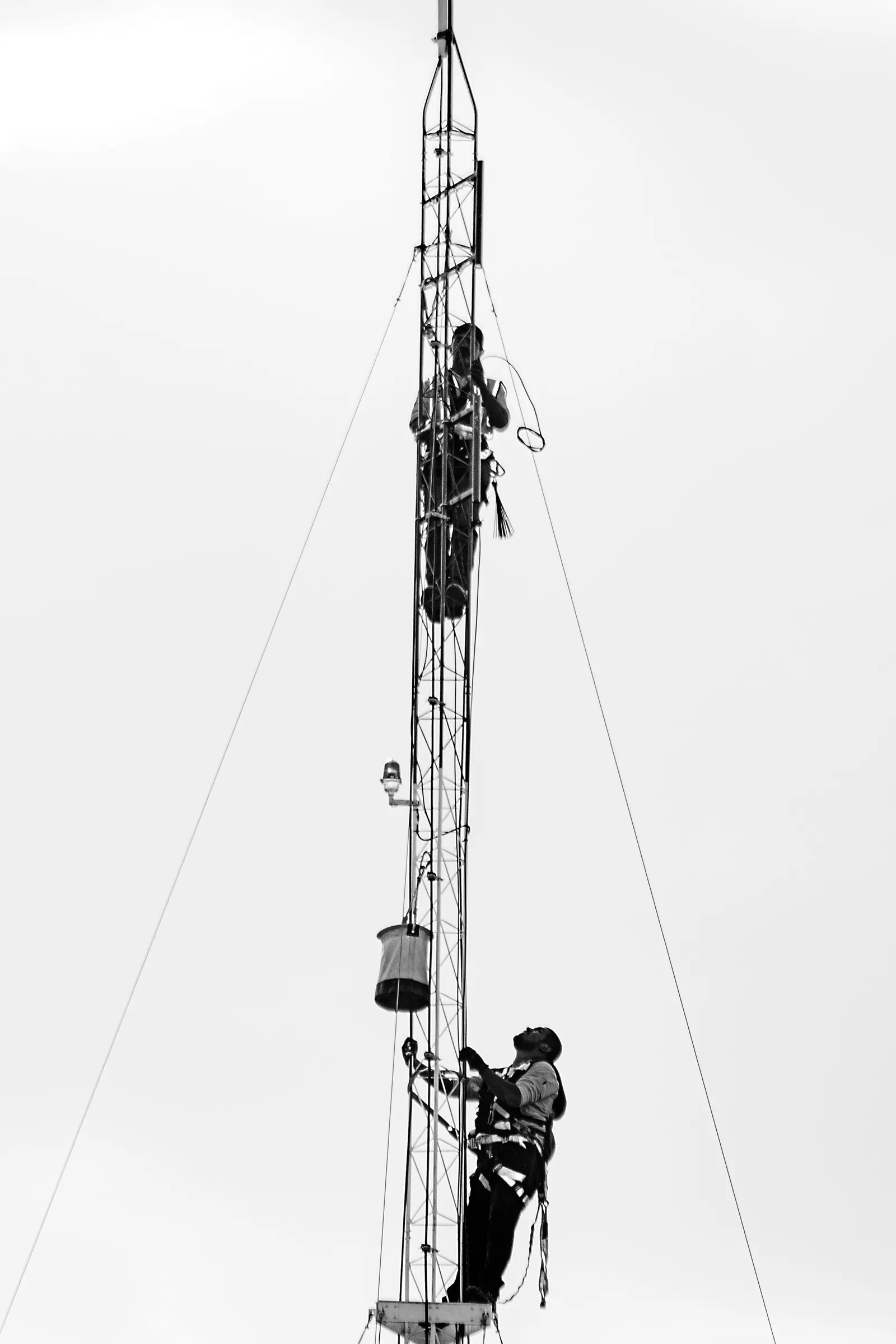

Come lavoriamo in sicurezza
Se il meteo cambia, si scende.
Il traliccio aspetta. Lavorare a trenta metri da terra e a duemila di quota vuol dire regole che non si piegano alla fretta di nessuno, nemmeno alla nostra.
Mai da soli
In quota si sale sempre in due, con un terzo collega che segue l'intervento da valle e sa dove siamo.
Sempre agganciati
Imbracatura e doppio cordino, dal primo all'ultimo gradino. Linee vita e punti di ancoraggio controllati a ogni visita.
Formazione che si rinnova
Tutti i tecnici sono formati per i lavori in quota e su funi e per il soccorso del collega, con prove pratiche ogni anno.
Il meteo decide
Finestra meteo controllata la sera prima e la mattina. Temporale in arrivo o vento forte: si rinvia, senza discutere.
Inverno e valanghe
Bollettino valanghe, apparecchio di ricerca, pala e sonda per chi sale d'inverno. Percorsi decisi prima, non sul posto.
Collegati con valle
Radio e telefono satellitare in ogni squadra, orari di chiamata fissi. Se una chiamata salta, da valle si parte.
Per ogni sito c'è un piano scritto: come si arriva, dove si atterra, come si riporta a terra un collega in difficoltà. Lo rileggiamo insieme prima di ogni salita.
Contatti
Raccontaci dove devi arrivare.
Bastano i due punti e cosa ci deve passare: dati, telecamere, internet per gli ospiti. Ti rispondiamo con un primo profilo della tratta e, se serve, una data per il sopralluogo.
Sondrio, Valtellina e valli laterali
Sopralluoghi da maggio a ottobre; d'inverno solo per urgenze.
