Prima misuriamo. Poi installiamo.
8/12punti dove vi sentono
Scoperti: Parco serbatoi, Interporto, Pineta, Lido.
Accendi o spegni i ripetitori
Soluzioni
Quattro mestieri, quattro reti diverse.
Chi lavora in un porto ha bisogno di cose diverse da chi pattuglia un comune. Per ogni settore partiamo dai problemi tipici: quelli che fanno perdere una chiamata nel momento sbagliato.
Perché la radio e non il telefono
Si parla a tutto il gruppo con un tasto, senza comporre numeri. La chiamata parte in meno di mezzo secondo. E la rete è vostra: non si satura quando si satura quella cellulare.

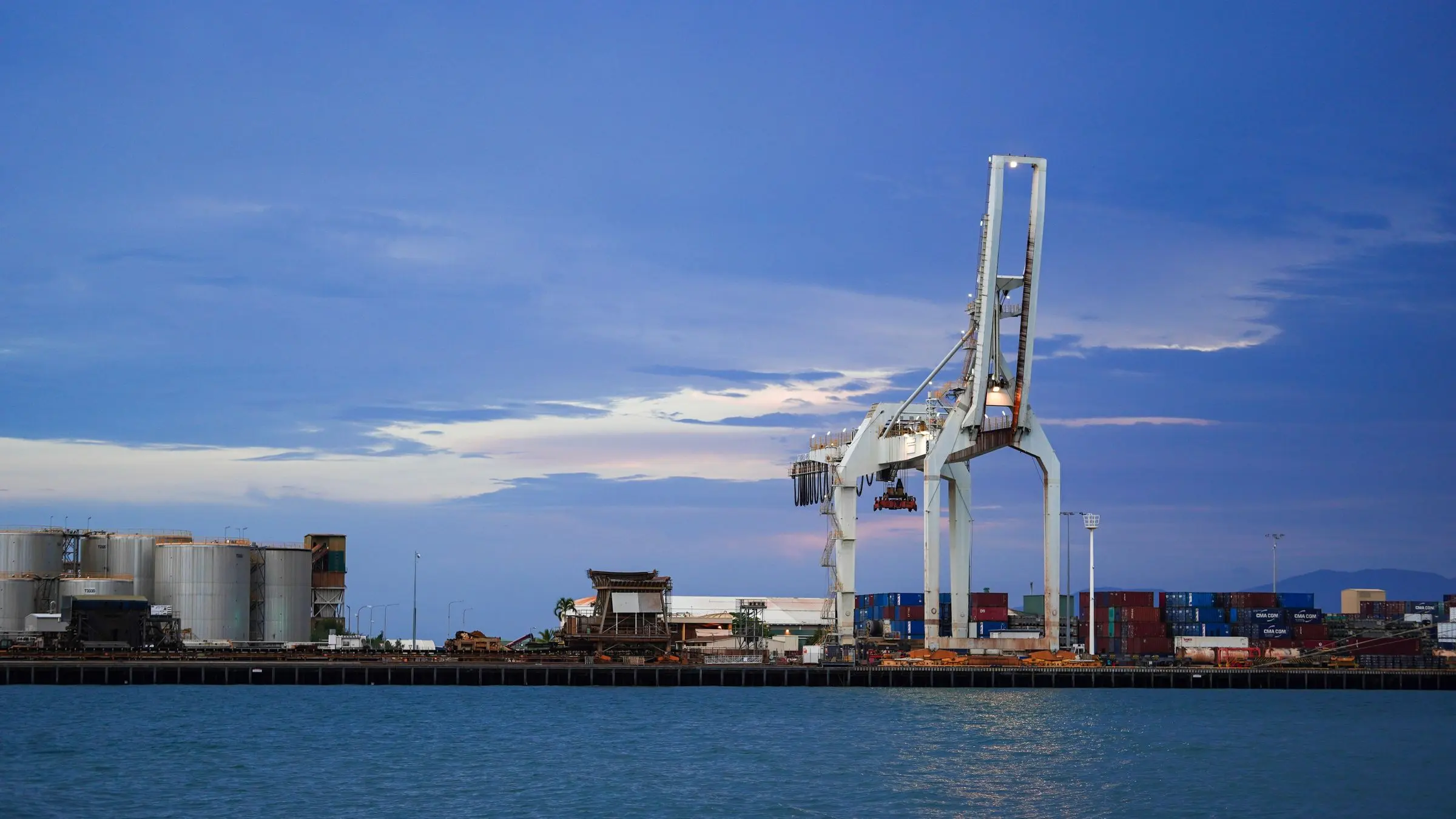

Porti e interporti
Gru, banchine, piazzali di container e magazzini: acciaio ovunque e ombre radio dove meno te lo aspetti.
- Gruppi separati per ormeggio, piazzale, gru e varco
- Veicolari antivibrazione su ralle, reach stacker e rimorchiatori
- Posizione GPS dei mezzi in sala operativa

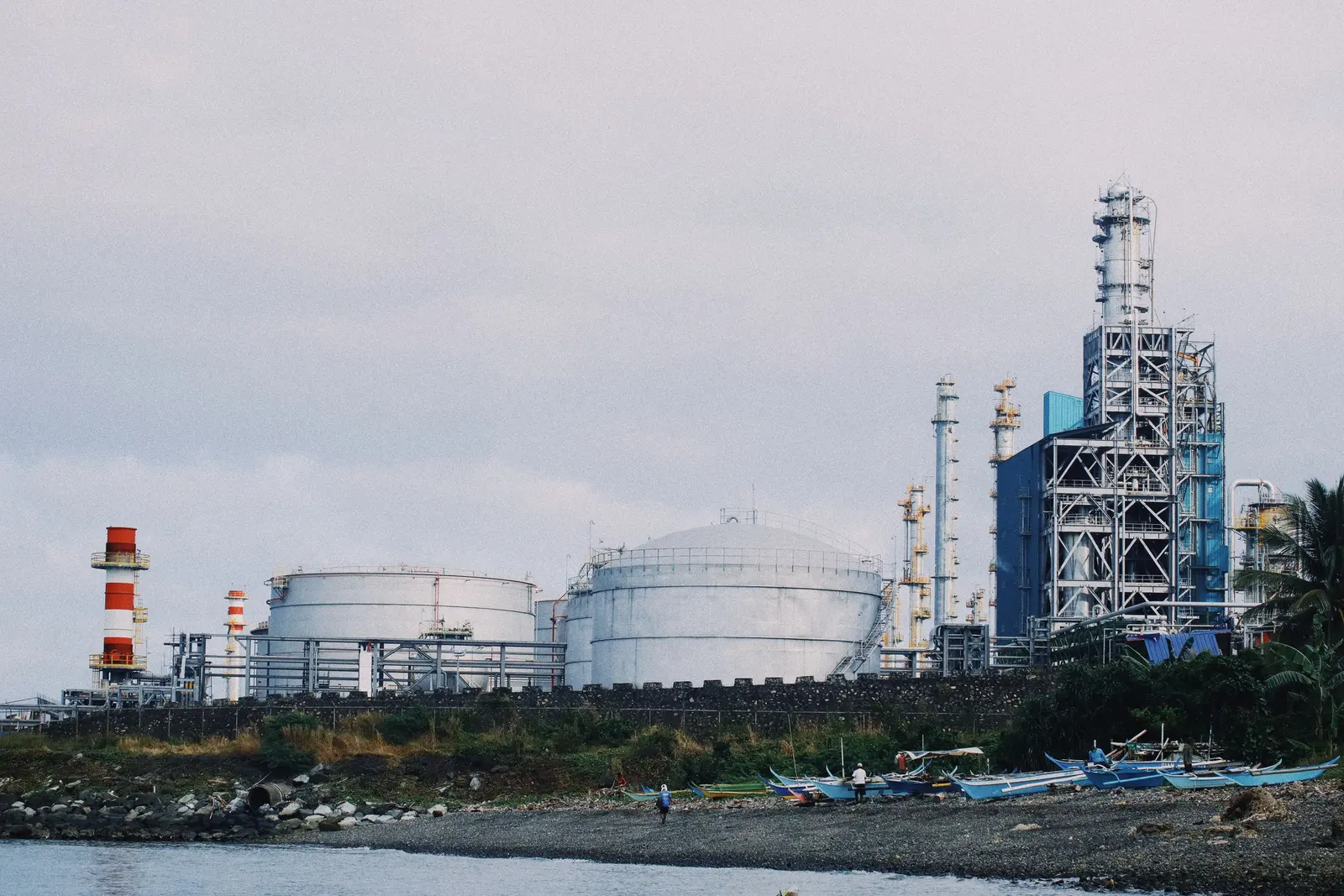

Industria e impianti a rischio
Zone classificate, lavoratori isolati nei turni di notte, squadre di emergenza che devono parlarsi subito.
- Portatili ATEX per le zone 1 e 2
- Uomo a terra e lavoratore isolato con allarme in centrale
- Canale d'emergenza che scavalca tutto il traffico
Utility e reti di servizio
Acqua, gas, energia, igiene urbana: squadre sparse su un territorio largo, spesso fuori dalla copertura cellulare.
- Reti su più siti collegati in IP o in ponte radio
- Chiamate dalla radio al centralino e ai reperibili
- Funzionamento anche quando la rete cellulare è giù
Polizie locali e protezione civile
Pattuglie, centrale operativa, eventi e emergenze: comunicazioni riservate che devono funzionare sempre.
- Terminali TETRA o DMR con cifratura
- Console di centrale con registrazione delle chiamate
- Gruppi comuni con gli enti vicini, quando le reti lo permettono
Quale rete fa per voi?
Sette domande, prima di parlare di radio.
Analogico, DMR o TETRA? Rispondete come fareste al primo incontro: confrontiamo le quattro soluzioni e vi diciamo quale consiglieremmo, e perché. È un primo orientamento: la scelta si chiude dopo il sopralluogo.
Domanda 1 di 7
Rispondete per vedere l'orientamento
In ascolto…
- Analogico FM—
- DMR Tier II—
- DMR Tier III—
- TETRA—
Le barre si muovono a ogni risposta. Alla settima vi diciamo cosa consiglieremmo e perché.
Le quattro soluzioni, una accanto all'altra
Analogico FM
- Norma
- FM, nessuna norma digitale
- Canale
- 12,5 kHz
- Conversazioni per canale
- 1
- Posizione GPS
- no
- Uomo a terra
- solo su alcuni terminali, senza posizione
- Chiamate verso i telefoni
- con interfaccia esterna
- Cifratura
- no
- Spesa indicativa
- €
DMR Tier II
- Norma
- ETSI TS 102 361
- Canale
- 12,5 kHz, TDMA a 2 slot
- Conversazioni per canale
- 2
- Posizione GPS
- sì
- Uomo a terra
- sì, con posizione
- Chiamate verso i telefoni
- con interfaccia
- Cifratura
- AES 256 sui terminali che la supportano
- Spesa indicativa
- €€
DMR Tier III
- Norma
- ETSI TS 102 361
- Canale
- 12,5 kHz, TDMA a 2 slot
- Conversazioni per canale
- 2, assegnate dalla rete
- Posizione GPS
- sì
- Uomo a terra
- sì, con priorità
- Chiamate verso i telefoni
- gestite dalla rete
- Cifratura
- AES 256 sui terminali che la supportano
- Spesa indicativa
- €€€
TETRA
- Norma
- ETSI EN 300 392
- Canale
- 25 kHz, TDMA a 4 slot
- Conversazioni per canale
- 4, assegnate dalla rete
- Posizione GPS
- sì
- Uomo a terra
- sì, con priorità
- Chiamate verso i telefoni
- previste dallo standard
- Cifratura
- interfaccia radio (TEA) e da terminale a terminale
- Spesa indicativa
- €€€€
Molti terminali DMR lavorano anche in analogico: si può passare da un sistema all'altro un gruppo alla volta.
Studio di copertura, in piccolo
Punto per punto, chi vi sente.
I dodici posti della mappa in cima alla pagina dove qualcuno deve poter parlare, con il ripetitore che li raggiunge. Dove due siti si sovrappongono la rete regge anche se uno si ferma per manutenzione. Nello studio vero contano terreno, edifici, altezza delle antenne e misure sul posto.
8/12 coperti
Accesi: R1, R3 · radio portatili · 0 con due siti
- 1.Darsena: coperto da R3
- 2.Varco doganale: coperto da R3
- 3.Banchina nord: coperto da R1
- 4.Pontile chimico: coperto da R1
- 5.Parco serbatoi: scoperto
- 6.Piazzale container: coperto da R1
- 7.Gru di banchina: coperto da R1
- 8.Imboccatura del porto: coperto da R1
- 9.Interporto: scoperto
- 10.Centrale operativa: coperto da R3
- 11.Pineta, viale tagliafuoco: scoperto
- 12.Lido, stabilimenti: scoperto

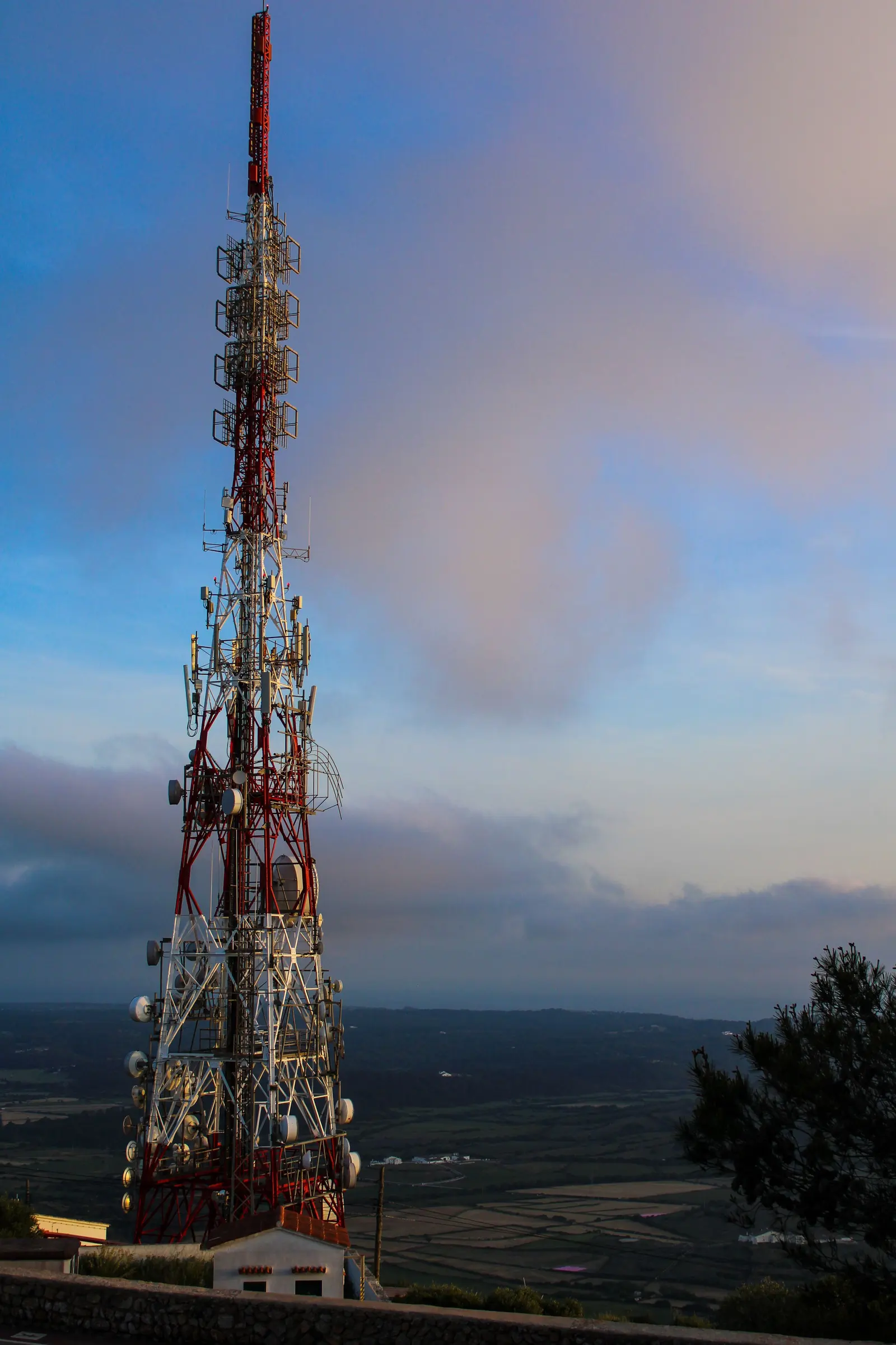

- R1Torre del terminalin testa alla banchina container · acceso
- R2Silos dell'area chimicasul tetto del silo più alto · spento
- R3Serbatoio dell'acquedottoin città, vicino alla centrale operativa · acceso
- R4Traliccio dell'interportoaccanto al piazzale dei mezzi pesanti · spento
Le linee tratteggiate sulla mappa sono i collegamenti dei ripetitori verso la centrale, in rete IP o in ponte radio: così un gruppo parla su tutta l'area, da qualunque sito.
Il metodo
Sei passi, sempre gli stessi.
Che siano dieci radio o trecento. Il prezzo cambia, l'ordine delle cose no: prima si capisce, poi si calcola, poi si monta.
Sopralluogo
1–2 giorniGiriamo l'area con radio di prova e uno strumento di misura: banchine, capannoni, scale, stive, cantine. Parliamo con chi userà le radio, non solo con chi le compra.
Vi lasciamoVerbale con foto dei punti difficili e le esigenze di ogni gruppo
Studio di copertura
1–2 settimaneCalcoliamo la copertura sul terreno e sugli edifici, scegliamo i siti per i ripetitori e quanti canali servono. Se conviene, confrontiamo due soluzioni.
Vi lasciamoMappe di copertura, elenco dei siti, progetto della rete e offerta
Licenze ministeriali
i tempi del MinisteroPrepariamo la domanda al Ministero delle Imprese e del Made in Italy per l'uso delle frequenze e calcoliamo il contributo annuo. Nel frattempo programmiamo i terminali.
Vi lasciamoPratica depositata, frequenze assegnate, scadenze in agenda

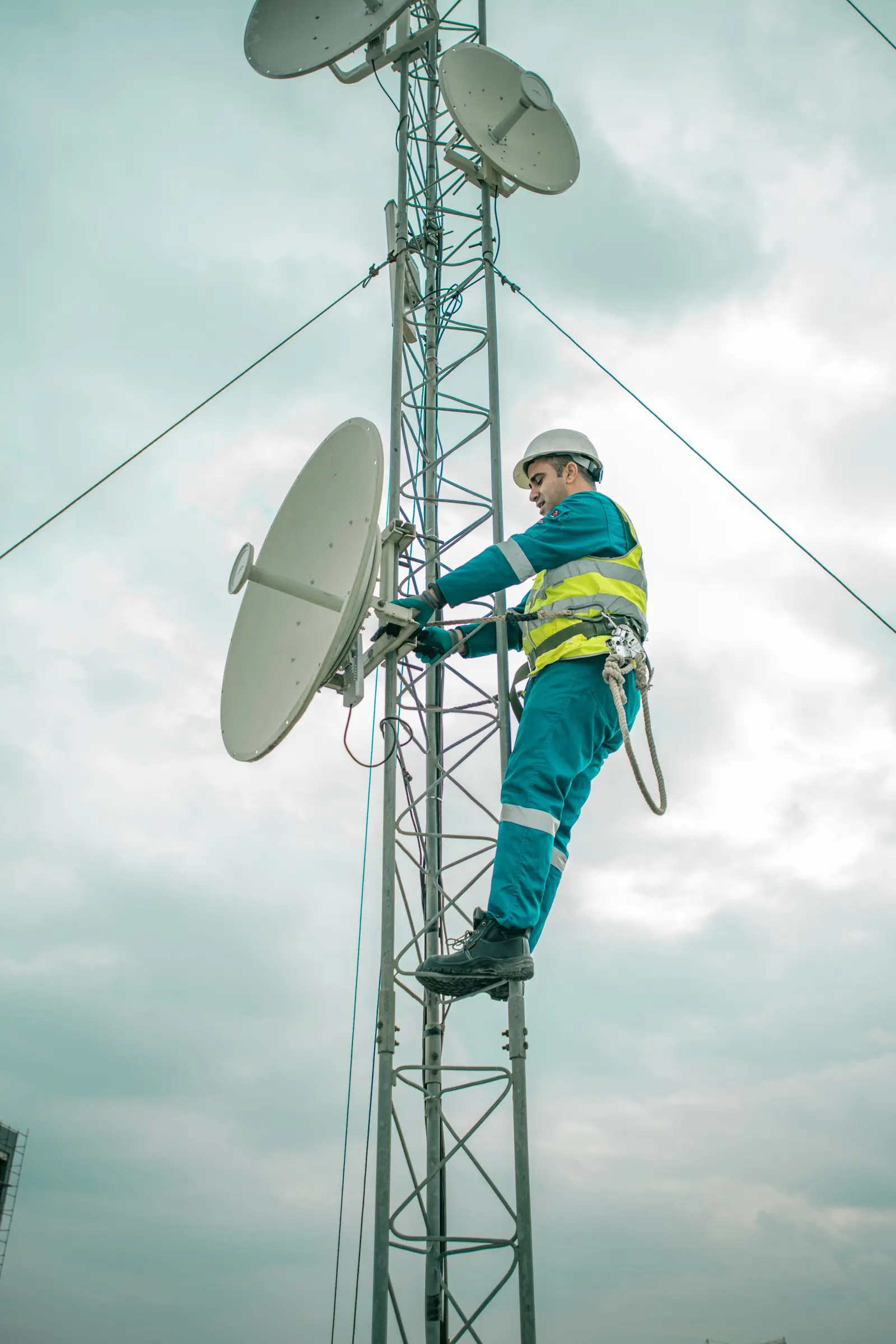

Installazione e collaudo
da pochi giorni a qualche settimanaMontiamo ripetitori, antenne, cavi, veicolari e console. Ogni antenna si collauda con il rosmetro: oltre 1,2 a 1 di ROS non si chiude il lavoro.
Vi lasciamoVerbale di collaudo con le misure, punto per punto
Formazione
mezza giornataUn'ora sul campo con chi usa le radio, mezza giornata con chi sta in centrale. Tasto d'emergenza, gruppi, cosa fare quando non si sente.
Vi lasciamoSchede plastificate per i mezzi e una guida per i referenti
Manutenzione
per tutta la vita della reteVisite periodiche ai ripetitori, aggiornamenti, rinnovi delle pratiche e radio sostitutive. Con i tempi d'intervento scritti nel contratto.
Vi lasciamoUn referente che conosce la vostra rete, e un registro degli interventi
Terminali
La radio giusta per ogni posto di lavoro.
Lavoriamo con più costruttori e scegliamo il terminale dopo il progetto, non prima. Qui trovate le categorie e i dati tipici: il modello lo proponiamo nell'offerta, con la scheda tecnica.
Banchina, magazzino, pattuglia a piedi
Portatili
Il terminale di tutti i giorni: robusto, leggibile al sole, con il tasto d'emergenza dove lo trova anche un guanto.
- Bande
- VHF o UHF, DMR o TETRA
- Potenza
- fino a 5 W in VHF, 4 W in UHF (DMR); 1–1,8 W (TETRA)
- Protezione
- IP67 o IP68, contro polvere e immersione
- Autonomia
- un turno intero, 12–16 ore con uso tipico
- Funzioni
- GPS, uomo a terra, Bluetooth per auricolari
Assistenza con contratto
I tempi d'intervento, scritti prima.
Una rete radio serve proprio quando le cose vanno storte. Per questo l'assistenza non è «appena possibile»: scegliete il livello, i tempi diventano un impegno nel contratto. Il canone si calcola dopo il sopralluogo, sulla vostra rete.
Essenziale
- Presa in carico della chiamata
- entro 1 giorno lavorativo
- Tecnico sul posto
- entro 3 giorni lavorativi
- Visite ai ripetitori, con misura del ROS
- 1 all'anno
- Radio sostitutive
- non incluso
- Riprogrammazioni, nuovi gruppi e utenti
- a richiesta
- Pratiche e rinnovi al Ministero
- incluso
- Aggiornamenti dei terminali
- incluso
- Registro degli interventi
- incluso
Operativo
Consigliato per porti e impianti
- Presa in carico della chiamata
- entro 4 ore lavorative
- Tecnico sul posto
- entro il giorno lavorativo dopo
- Visite ai ripetitori, con misura del ROS
- 2 all'anno
- Radio sostitutive
- scorta del 5% in sede nostra
- Riprogrammazioni, nuovi gruppi e utenti
- 2 all'anno
- Pratiche e rinnovi al Ministero
- incluso
- Aggiornamenti dei terminali
- incluso
- Registro degli interventi
- incluso
Continuo
- Presa in carico della chiamata
- entro 1 ora, H24 tutti i giorni
- Tecnico sul posto
- entro 4 ore, H24
- Visite ai ripetitori, con misura del ROS
- 2 all'anno + prova di copertura
- Radio sostitutive
- scorta del 10% presso di voi
- Riprogrammazioni, nuovi gruppi e utenti
- senza limite
- Pratiche e rinnovi al Ministero
- incluso
- Aggiornamenti dei terminali
- incluso
- Registro degli interventi
- incluso
Teniamo in assistenza anche reti che non abbiamo installato noi, dopo un sopralluogo e un collaudo completo.
Sopralluogo
Partiamo dal posto, non dal catalogo.
Diteci chi siete e dove lavorate. Vi richiamiamo per fissare il sopralluogo: in Emilia-Romagna e nelle regioni vicine, da Ravenna.
- Al sopralluogo portiamo radio di prova: si sente subito dove la copertura è difficile.
- Se avete già una rete, guardiamo cosa si può tenere: antenne, cavi, siti, a volte le radio.
