Lavorazioni meccaniche per conto terzi · Lumezzane (BS)
Torniamo e fresiamopezzi a disegno.Al centesimo.
Dal prototipo alla serie da centomila pezzi, in acciaio, inox, alluminio, ottone e titanio. Tre turni, diciotto macchine CNC, una sala metrologica. Ogni lotto parte con il primo pezzo misurato.
- Cartiglio
- ZG-0001 · rev. C
- Lavorazioni
- Tornitura, fresatura 3 e 5 assi, tornio-fresa
- Lotti
- Da 1 a 200.000 pezzi
- Tolleranze
- Fino a ±0,005 mm
- Zona
- Val Trompia, Brescia
18
macchine CNC
3
turni, il terzo senza operatore su 11 macchine
86.200h
ore macchina disponibili all'anno
20°C
sala metrologica climatizzata
Vista A
Cosa facciamo
Quattro reparti sotto lo stesso tetto. Il pezzo passa da uno all'altro senza uscire dall'officina, e chi lo segue resta lo stesso dall'offerta alla spedizione.

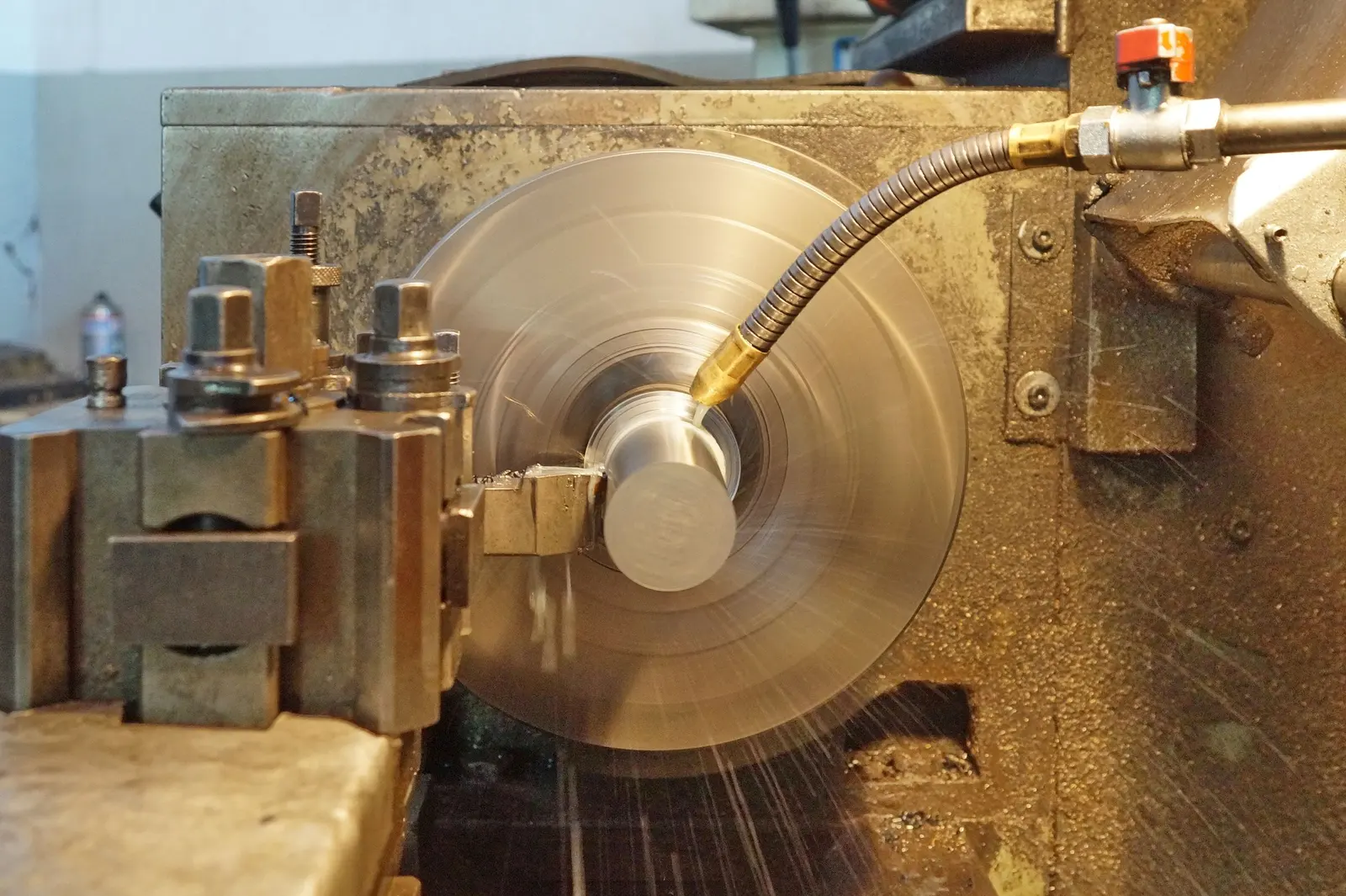

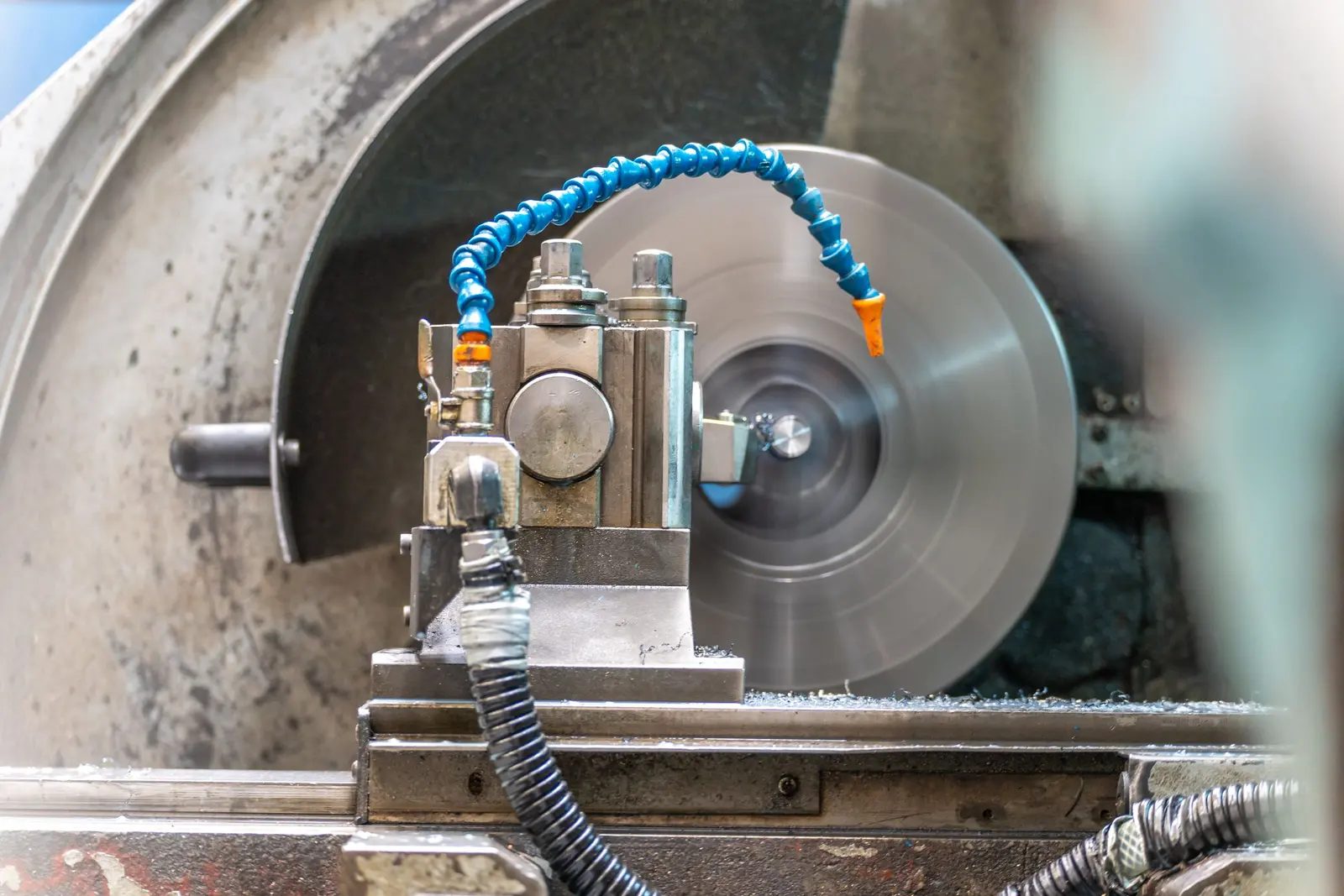

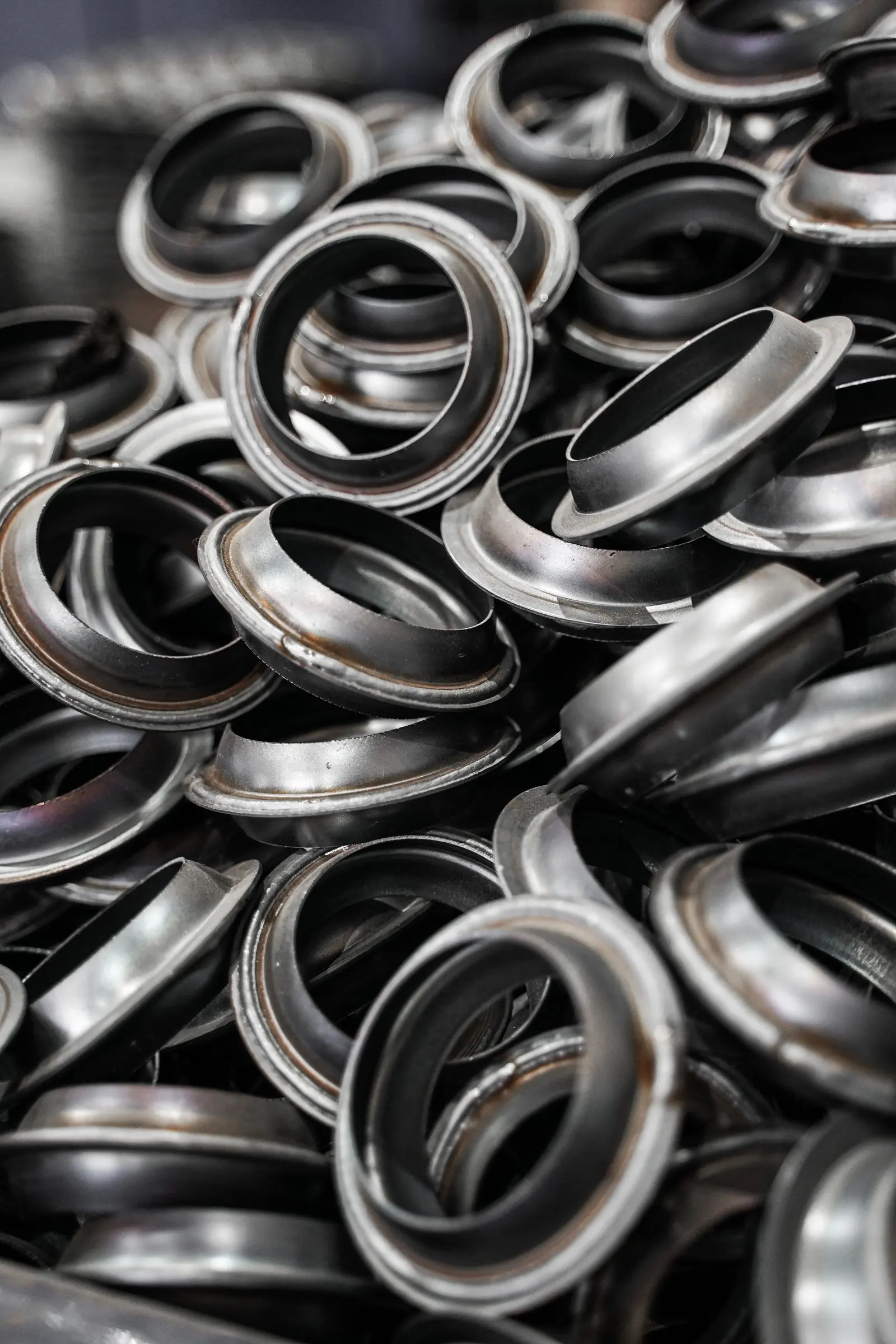

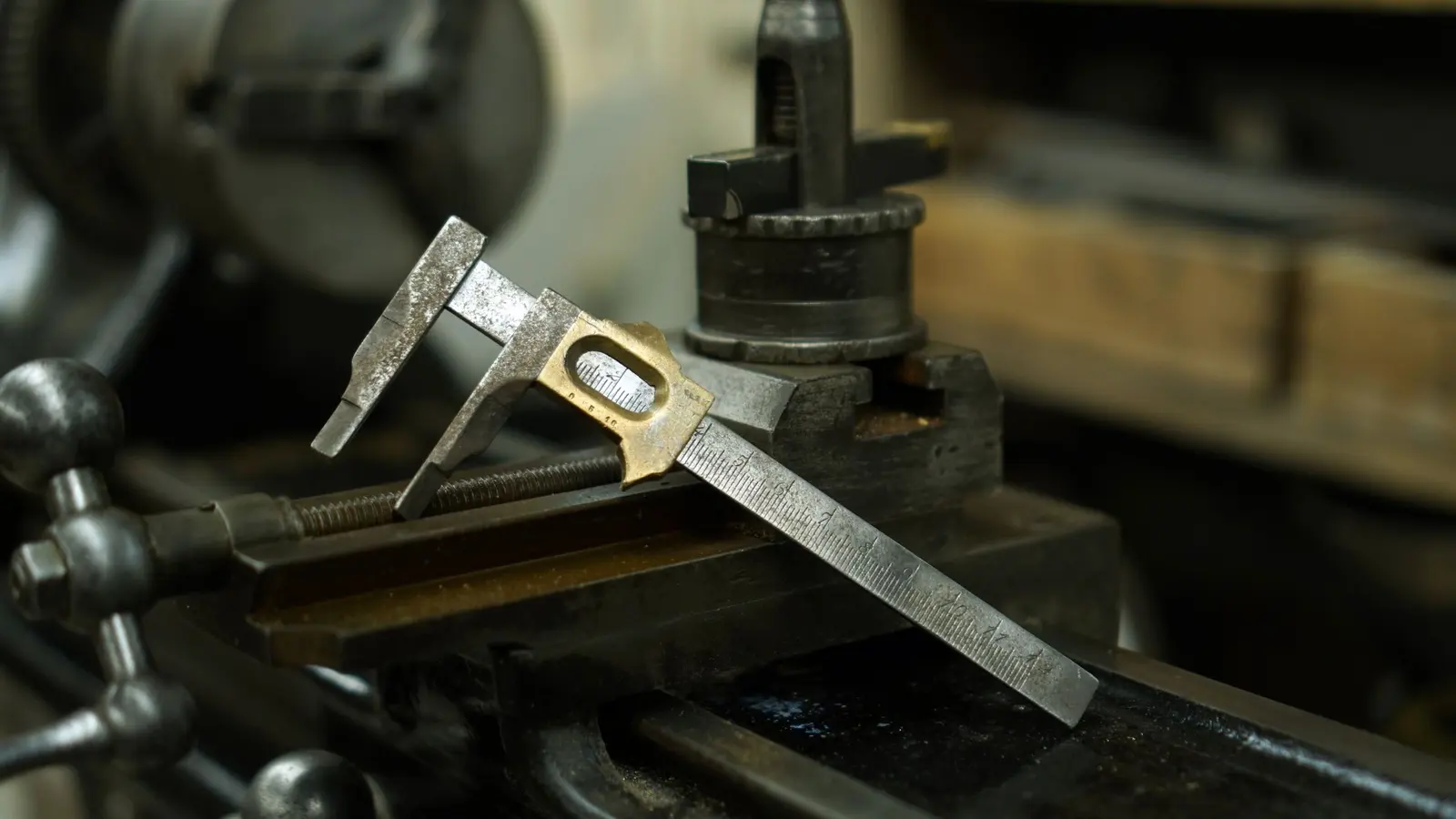

Tornitura CNC
Da barra fino a Ø 65 mm, da ripresa fino a Ø 420. Torni a fantina mobile per i pezzi piccoli e lunghi.
- Ø 3–420 mm
- IT6 sui diametri
- Filetti rullati e torniti

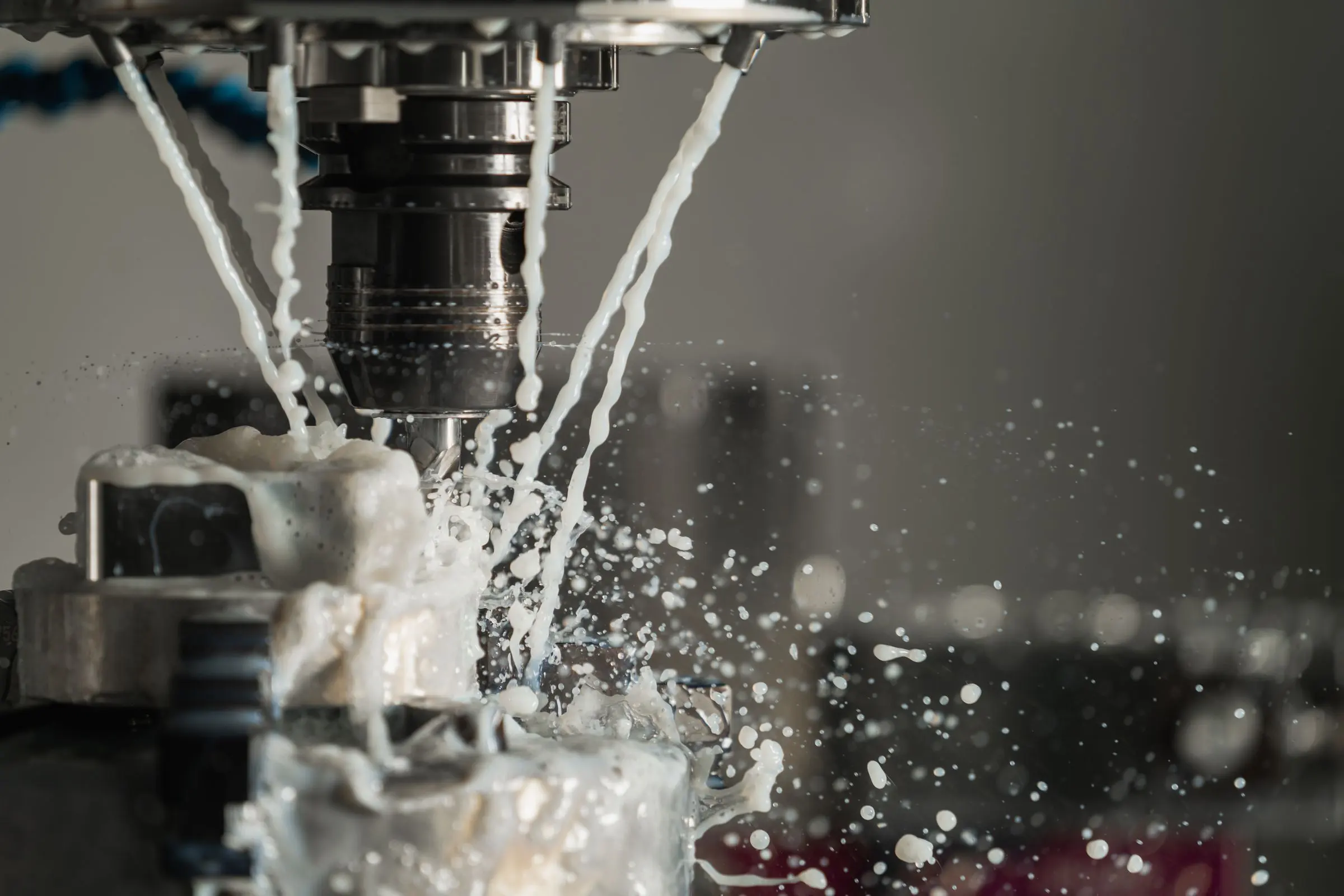

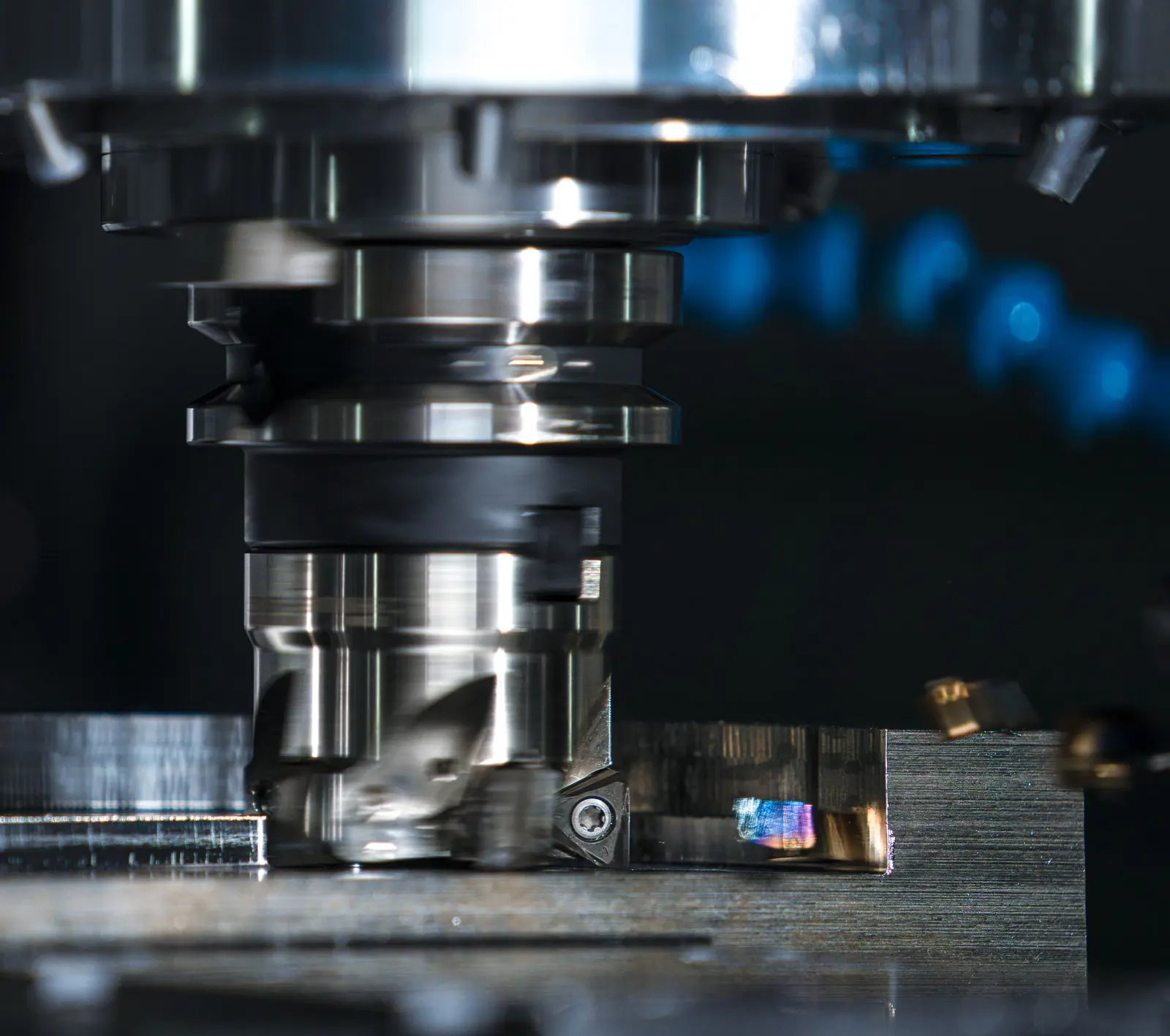

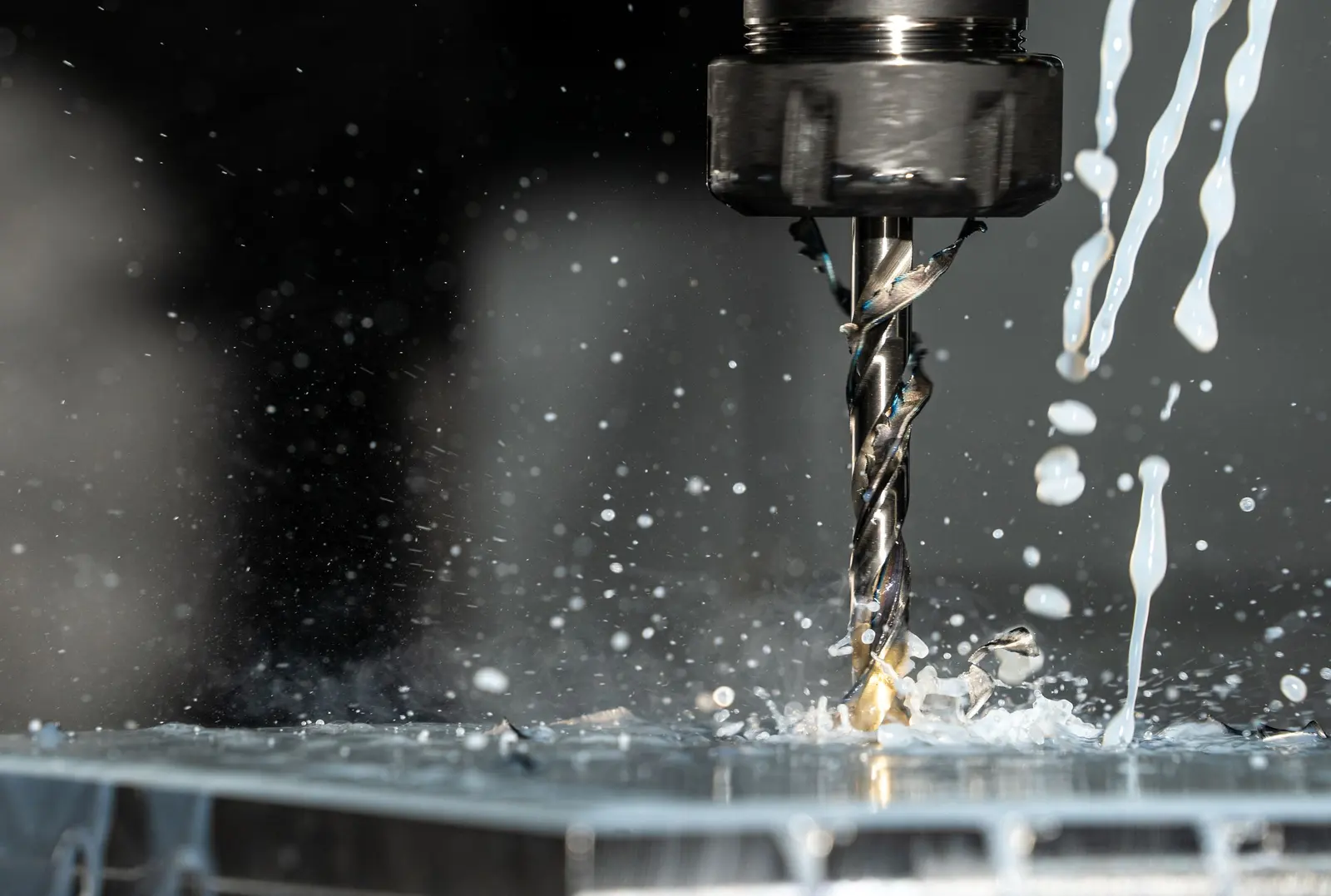

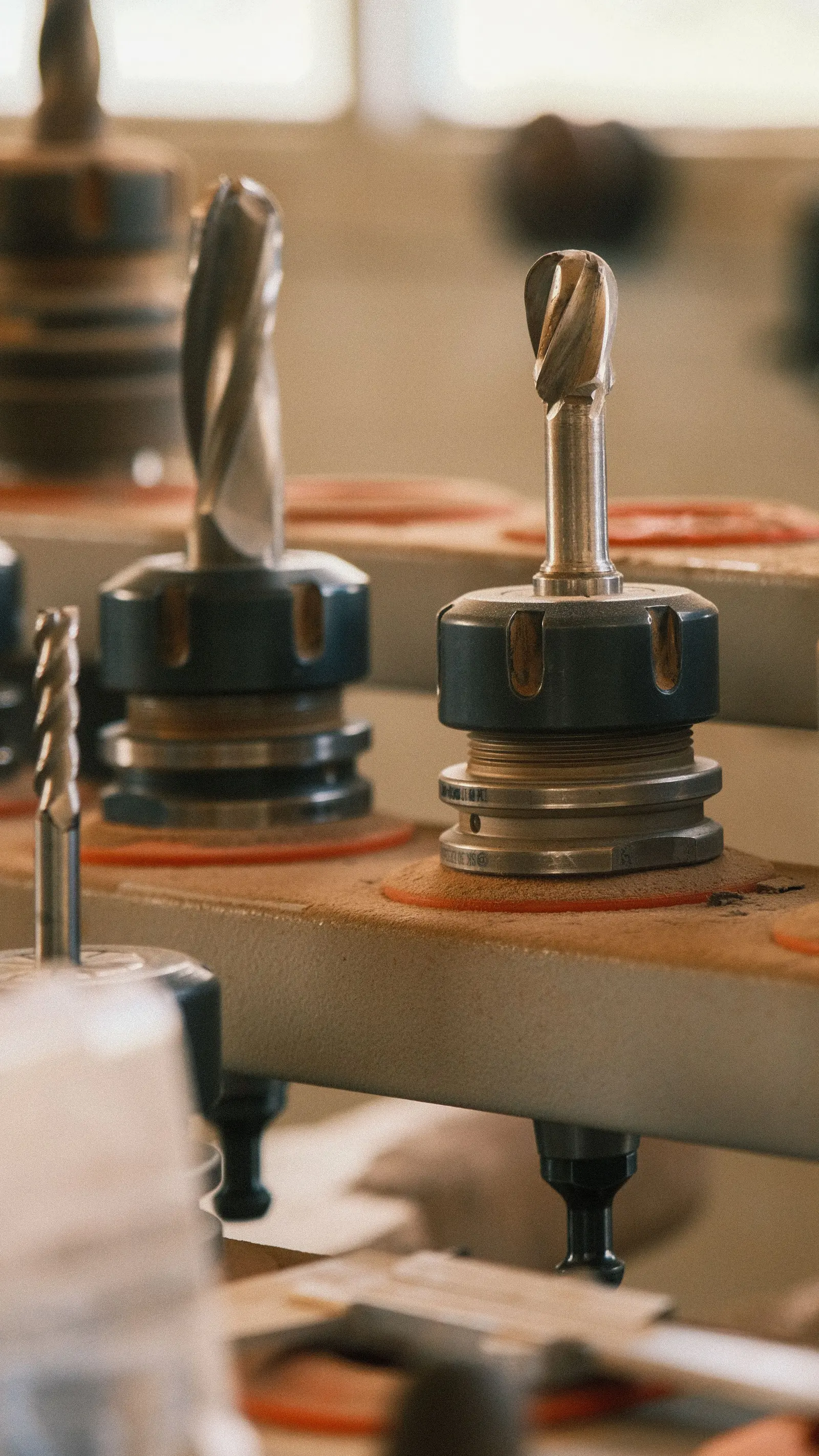

Fresatura 3 e 5 assi
Centri verticali e orizzontali. Il 5 assi in continuo lavora superfici complesse e cinque facce in un piazzamento.
- Corse fino a 1.020 mm
- ±0,008 mm
- Pallet per il turno di notte
Tornio-fresa
Pezzi tondi con fresature, fori inclinati e tasche finiti in una macchina sola. Meno riprese, meno errori di posizione.
- Ø 670 × 1.000 mm
- 9 assi
- Asse B
Finiture e trattamenti
Sbavatura, lavaggio, marcatura laser. Tempra, nichelatura e anodizzazione presso fornitori della zona, coordinati da noi.
- Un solo referente
- Documenti per ogni lotto
- Imballo su specifica
Sez. B–B
Parco macchine
Le macchine con i dati che servono a un ufficio tecnico: capacità, assi, tolleranza che teniamo in modo ripetibile. Filtra per reparto.
20 macchine selezionate · 86.200 ore macchina all'anno
T1 · Tornitura
Tornio a fantina mobile
×3
- Capacità
- Barra Ø 3–20 mm · pezzo fino a 220 mm
- Assi
- 7
- Tolleranza
- ±0,005 mm
Contromandrino e utensili motorizzati: pezzo finito da barra, senza riprese.
T2 · Tornitura
Tornio a fantina mobile
×2
- Capacità
- Barra Ø 4–32 mm · pezzo fino a 320 mm
- Assi
- 9
- Tolleranza
- ±0,005 mm
Asse B sul pettine: fori e fresature inclinate nello stesso ciclo.
T3 · Tornitura
Tornio bimandrino da barra
×3
- Capacità
- Barra fino a Ø 65 mm · tornibile Ø 280 × 500 mm
- Assi
- 4 + Y
- Tolleranza
- ±0,01 mm
Caricatore barre da 3,2 m: il turno di notte gira senza operatore.
T4 · Tornitura
Tornio da ripresa a bancale inclinato
×2
- Capacità
- Tornibile Ø 420 × 800 mm · autocentrante 315 mm
- Assi
- 2 + C
- Tolleranza
- ±0,01 mm
Flange, mozzi e pezzi da grezzo, fusione o forgiato.
F1 · Fresatura
Centro di lavoro verticale
×3
- Capacità
- Corse 1.020 × 560 × 560 mm · 30 utensili
- Assi
- 3 (+4°)
- Tolleranza
- ±0,01 mm
Su una delle tre c'è la tavola rotante: quarto asse per fori radiali.
F2 · Fresatura
Centro di lavoro 5 assi in continuo
×2
- Capacità
- Corse 650 × 520 × 475 mm · tavola Ø 500 mm
- Assi
- 5
- Tolleranza
- ±0,008 mm
Magazzino da 12 pallet: si carica di giorno, lavora di notte.
F3 · Fresatura
Centro di lavoro orizzontale
×1
- Capacità
- Corse 730 × 730 × 800 mm · pallet 500 × 500 mm
- Assi
- 4
- Tolleranza
- ±0,01 mm
Corpi valvola e scatole: quattro facce in un piazzamento.
M1 · Tornio-fresa
Tornio-fresa multitasking
×2
- Capacità
- Ø 670 × 1.000 mm · mandrino fresa su asse B
- Assi
- 9
- Tolleranza
- ±0,005 mm
Pezzi complessi finiti in una sola macchina: meno riprese, meno errori.
C1 · Controllo
Macchina di misura a coordinate
×1
- Capacità
- Volume 1.000 × 700 × 600 mm · sala a 20 ± 1 °C
- Assi
- 3
- Tolleranza
- ±0,002 mm
Errore massimo ammesso 1,9 + L/300 µm. Programmi di misura dal modello 3D.
C2 · Controllo
Sistema di misura ottico
×1
- Capacità
- Campo 300 × 200 mm · pezzi fino a Ø 60 mm
- Assi
- —
- Tolleranza
- ±0,003 mm
Profili, raggi e filetti dei pezzi piccoli, senza contatto.
Ore calcolate sui turni effettivi di ogni macchina, fermi per manutenzione esclusi.
Det. C
Verifica di fattibilità
Indica materiale, ingombro, tolleranza più stretta e lotto. La pagina confronta i dati con i limiti di ogni macchina e ti dice quali reparti possono farlo, e perché le altre no.
Esito
3 macchine adatte · 3 con riserva
T1 · TornituraTornio a fantina mobile
AdattaT2 · TornituraTornio a fantina mobile
AdattaF2 · FresaturaCentro di lavoro 5 assi in continuo
AdattaT3 · TornituraTornio bimandrino da barra
Con riserva- Tolleranza al limite della macchina: serve controllo al 100%
T4 · TornituraTornio da ripresa a bancale inclinato
Con riserva- Tolleranza al limite della macchina: serve controllo al 100%
- Lotto grande per questa macchina (conviene fino a 2.000 pezzi)
M1 · Tornio-fresaTornio-fresa multitasking
Con riserva- Lotto grande per questa macchina (conviene fino a 1.000 pezzi)
F1 · FresaturaCentro di lavoro verticale
Non adatta- Non lavora pezzi di rivoluzione
F3 · FresaturaCentro di lavoro orizzontale
Non adatta- Non lavora pezzi di rivoluzione
È un confronto con i limiti scritti in tabella, non una promessa. La fattibilità vera la conferma l'ufficio tecnico sul disegno, entro due giorni lavorativi.
Det. D

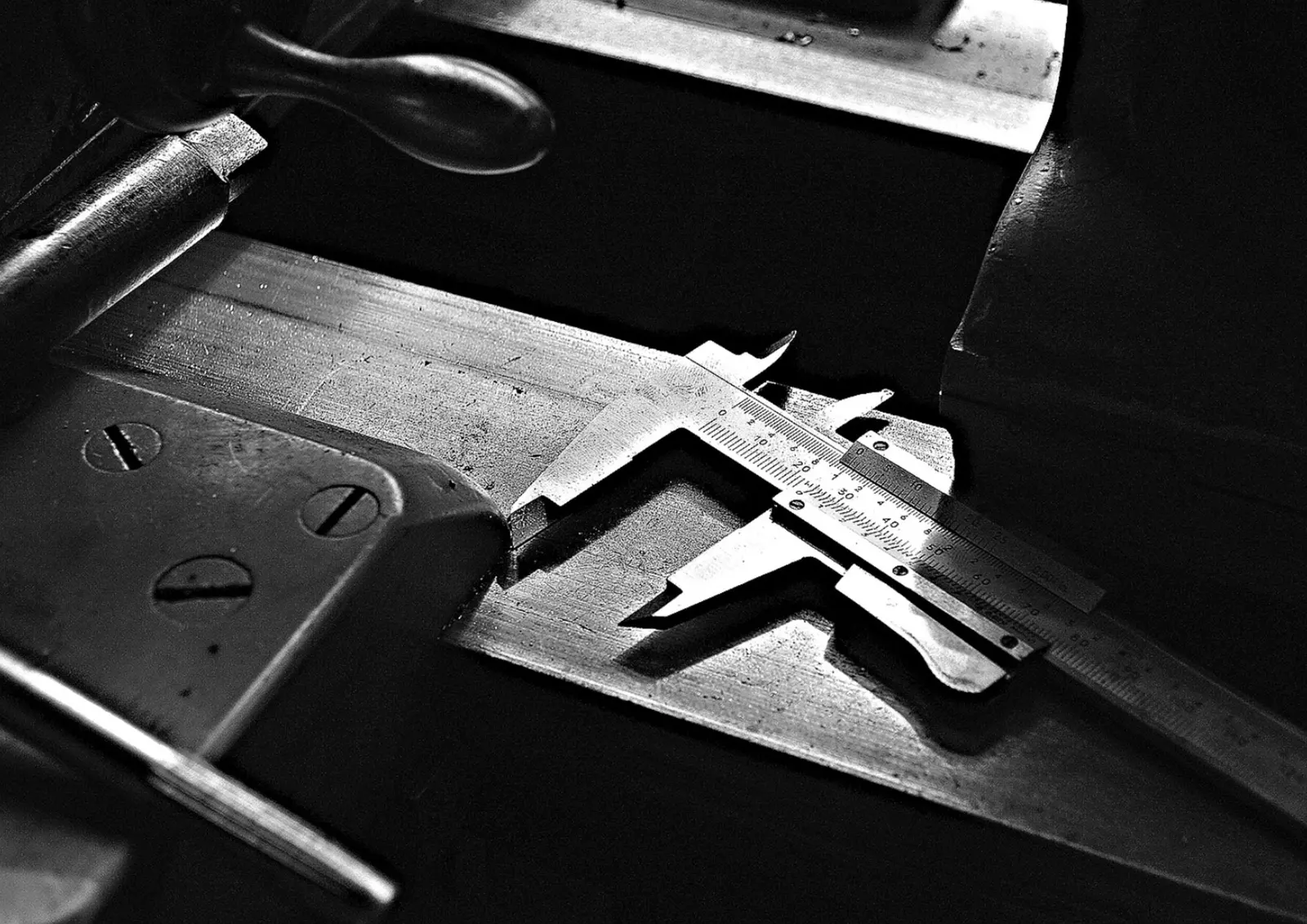

Controllo

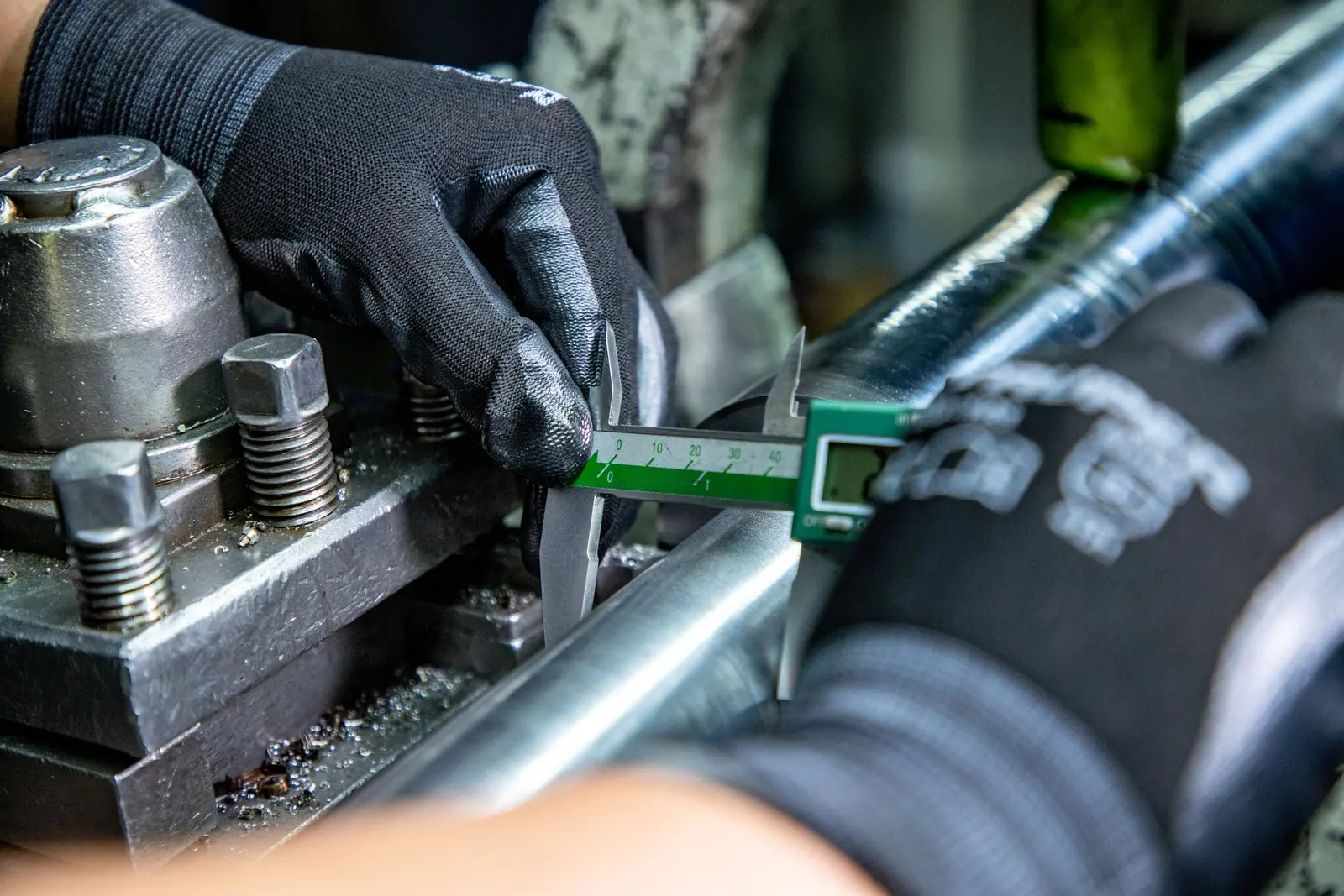

Misuriamo prima di produrre e mentre produciamo. Il primo pezzo di ogni lotto va in sala metrologica; in macchina il tastatore controlla le quote critiche ogni tot pezzi.
- 1
Primo pezzo
Misurato su tutte le quote a disegno e firmato prima di avviare il lotto.
- 2
In macchina
Tastatore e compensazione automatica dell'usura utensile sulle quote critiche.
- 3
Sala a 20 °C
Macchina di misura a coordinate e sistema ottico, con programmi dal modello 3D.
- 4
Documenti
Rapporto di misura, certificati del materiale del fornitore, rapporto di primo campione su richiesta.
| Quota | Descrizione | Nominale | Limiti | Misurato | Esito |
|---|---|---|---|---|---|
| 1 | Diametro | Ø 12 h6 | 11,989 – 12,000 | 11,995 | Conforme |
| 2 | Diametro | Ø 8 g6 | 7,986 – 7,995 | 7,991 | Conforme |
| 3 | Lunghezza totale | 64 ±0,05 | 63,95 – 64,05 | 64,02 | Conforme |
| 4 | Spallamento | 18 ±0,02 | 17,98 – 18,02 | 18,01 | Conforme |
| 5 | Concentricità | ◎ 0,01 A | ≤ 0,010 | 0,004 | Conforme |
| 6 | Rugosità | Ra 0,8 | ≤ 0,80 | 0,52 | Conforme |
Disegnato: ZG/UT
Controllato: ZG/QC
Distinta
Richiesta d'offerta
Più dati ci dai, più l'offerta è precisa. Rispondiamo entro due giorni lavorativi, in italiano o in inglese.
